SatCalc Pro 卫星通信工程计算与全系统工具权威实战指南 (Master Technical Manual v1.0.8)

文档说明

本文档全面系统地整理并统一步骤整合了 SatCalc Pro 卫星通信工程计算与仿真平台中的全部 32 个核心计算与高级仿真工具，以及 6 大全站系统级工程服务与辅助套件。本文档旨在为卫星通信系统架构师、地面站工程师、射频调试技术员、微波传输设计员及电波传播研究人员提供一份具备权威性、严谨数学物理推导与工程实战指导意义的技术手册。

全局物理常数与地球模型声明

本文档及系统中所引用的基础物理常数均遵循 CODATA 推荐值及 WGS-84 世界大地坐标系：

1. 真空光速 ($c$): $2.99792458 \times 10^8 \text{ m/s}$（用于计算波长 $\lambda = c / f$ 及星地传输延迟）。

2. 玻尔兹曼常数 ($k$): $1.380649 \times 10^{-23} \text{ J/K}$（对数形式为 $-228.60 \text{ dBW/(Hz}\cdot\text{K)}$，用于热噪声功率谱密度计算）。

3. 标准参考热力学温度 ($T_0$): $290 \text{ K}$ ($16.85 ^\circ\text{C}$)，用于噪声系数与等效噪声温度的推导。

4. WGS-84 地球长半轴 ($a$): $6378.137 \text{ km}$；GEO 静止轨道半径 ($R_{\text{geo}}$): $42164.17 \text{ km}$（轨道高度 $h_{\text{geo}} \approx 35786 \text{ km}$）。

目录

• 第一部分：链路预算流水线协同工具组 (Pipeline Modules M1–M9)

  • 1. M1 频段选择参考 (RF Frequency Band Selection Advisor)
  • 2. M2 大气与降水衰减计算 (Atmospheric & Rain Attenuation Calculator)
  • 3. M3 线缆衰减计算 (RF Cable Loss Calculator)
  • 4. M4 链路余量与干扰分析 (Link Margin & Interference Advisor)
  • 5. M5 抛物面天线口径计算 (Dish Size Calculator)
  • 6. M6 BUC 选型计算 (BUC Sizing Calculator)
  • 7. M8 LNB 选型参考 (LNB Selection Advisor)
  • 8. M7 相控阵天线阵列计算 (Phased Array Antenna Calculator)
  • 9. M9 完整链路预算汇总 (Full System Link Budget Generator)

• 第二部分：射频与电平信号转换工具组 (RF & Signal Tools)

  • 10. 链路效率转换 (DVB-S2/S2X Spectral Efficiency Converter)
  • 11. 电平功率换算 (Watts / dBW / dBm Bilateral Power Level Converter)
  • 12. Eb/N0 | Es/N0 | C/N 关系互转 (SNR Metrics Converter)
  • 13. 等效噪声系数 ↔ 温度 (Noise Figure ↔ Equivalent Noise Temp)
  • 14. 抛物面天线增益与波束 (Parabolic Dish Mainlobe Gain & 3dB Beamwidth)
  • 15. 抛物面天线物理效率 (Parabolic Dish Aperture Efficiency Estimator)
  • 16. 发射 EIRP 与 接收 G/T (Tx EIRP & Rx G/T Calculator)

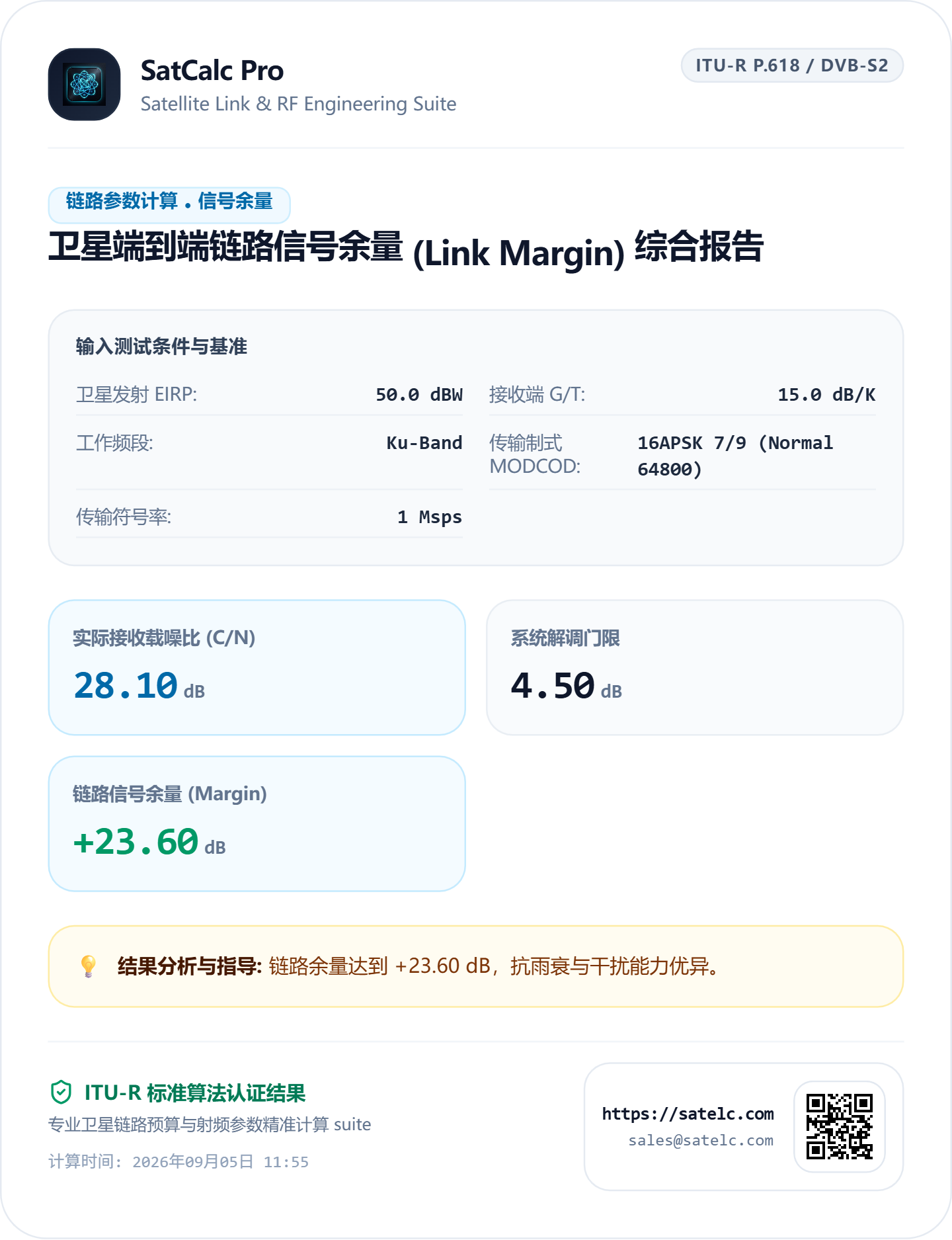

  • 17. 快速信号接收余量 (Link Margin Quick Calculator)
  • 18. 功放功率裕量与 P1dB (BUC Power Margin & P1dB Sizing)
  • 19. 收发频率计算 (Tx/Rx Frequency & LO Calculator)
  • 20. 单载波开通调试 (Single Carrier CW Debugging & Line-Up)

• 第三部分：空间、轨道、气象与视距几何工具组 (Spatial, Orbit, Weather & Geometry)

  • 21. 全球 ITU-R 降雨率和雨衰数据库 (Global ITU-R Rain Rate & Path Fade Database)

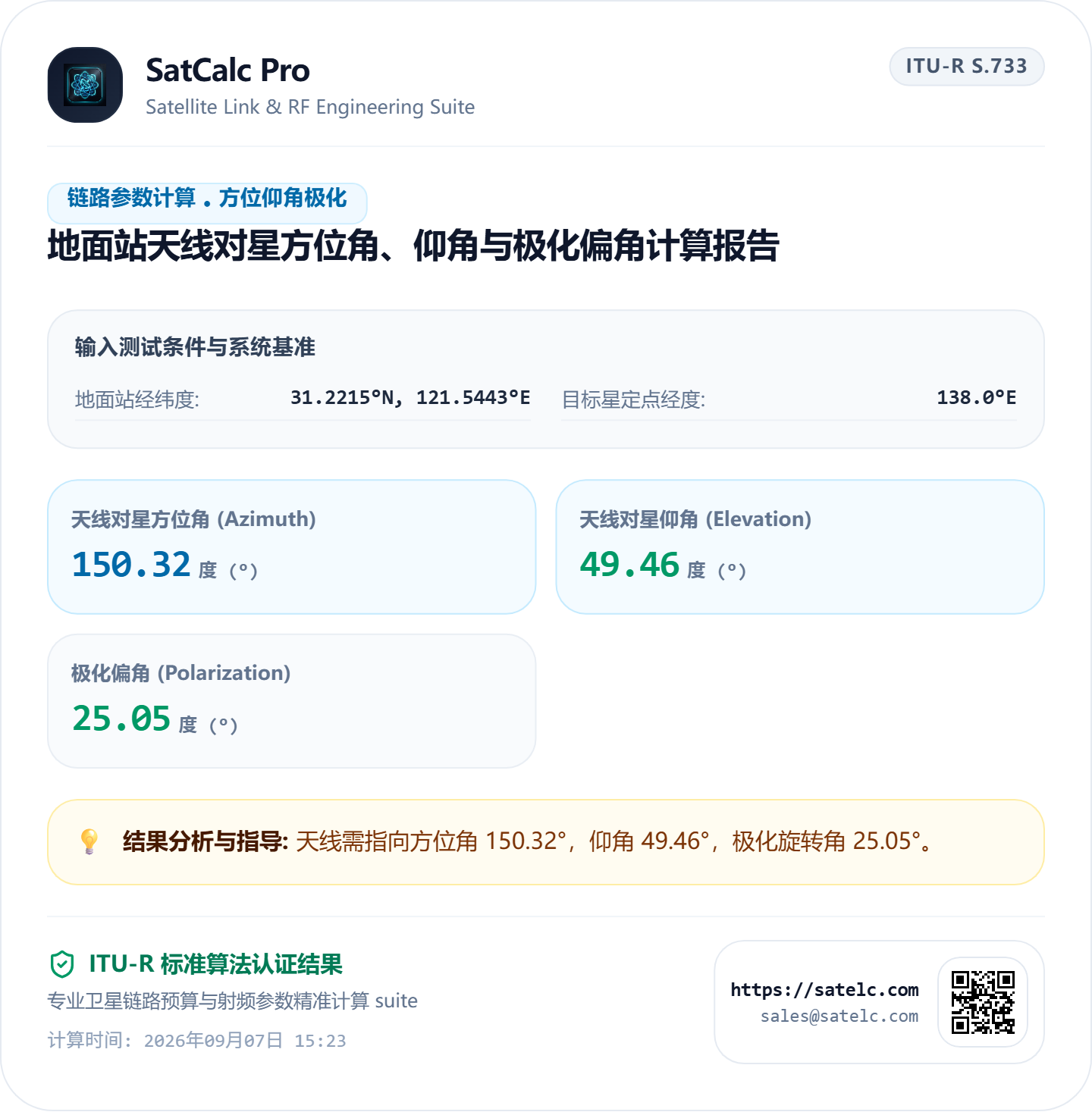

  • 22. 天线方位俯仰极化解算 (Antenna Az, El & Skew Calculator)
  • 23. 卫星日凌干扰预测 (Sun Outage Predictor / GeoSun Calc)
  • 24. 卫星通信延时模拟器 (Satellite Latency Simulator / SatLink Sim)
  • 25. 极轨/低轨卫星对星辅助 (StarFinder LEO/MEO Transit Helper)
  • 26. 寻星伴侣与在轨 GEO 卫星数据库 (SatFinder Partner & GEO Database Lookup)
  • 27. 降雨可用度与带宽分配 (Rain Availability & Bandwidth Allocation)
  • 28. 天线指向误差衰减 (Pointing Error Loss Calculator)
  • 29. 第一菲涅尔区半径与净空评估 (1st Fresnel Zone Radius & Diffraction Loss)
  • 30. 前方障碍物仰角及遮挡 (Front Obstacle Elevation & Clearance)
  • 31. 天线最小口径估算 (Minimum Dish Sizing Calculator)

• 第四部分：高级扩展与音视频编解码传输工具组 (Advanced AV & Streaming Tools)

  • 32. 音视频带宽计算器 (AV Codec Bandwidth & Latency Calculator)

• 第五部分：全站通用系统级能力与工程辅助套件 (System-Level Enterprise Capabilities)

  • 33. 全模块通用专业 PDF 报告生成引擎 (Universal PDF Report Generator)
  • 34. 成果分享卡片与企业微信直连系统 (Result Card Share & Enterprise WeChat Bridge)
  • 35. 全国三级行政区划离线地理定位解析系统 (China 3,000+ Administrative Region Locator)
  • 36. 混合双引擎 AI 助手与规则意图匹配系统 (Hybrid AI Assistant & Intent Engine)
  • 37. AI 链路裕度智能优化与多维折衷顾问 (AI Link Margin Optimizer)
  • 38. 商业硬件方案库与现货询价系统 (Commercial Hardware Matching & Quote Engine)

第一部分：链路预算流水线协同工具组 (Pipeline Modules M1–M9)

1. M1 频段选择参考 (RF Frequency Band Selection Advisor)

(1) 基本概述与工具定位

• 名称/归属：M1 频段选择参考 (RF Frequency Band Selection Advisor) | 流水线 M1。

• 定位：评估 C（4–8 GHz）、X（8–12 GHz）、Ku（12–18 GHz）及 Ka（26.5–40 GHz）频段在大气衰减、天线尺寸与抗雨衰能力方面的契合度并给出推荐评分。

(2) 功能与要点解构

• 计算功能：综合输入坐标、气象降雨、移动性（固定/便携/动中通）及可用度，评估 C/X/Ku/Ka 频段优劣并输出推荐分值。

• 使用场景/注意事项：卫星项目立项阶段频段规划。C 频段抗雨衰强但天线大且易受 5G 干扰；Ka 频段带宽大、天线小，但雨衰剧烈。

• 输入/输出参数：输入地面站经纬度、移动性类型、业务可用度（99%~99.99%）；输出各频段得分（0–100）及优缺点评价矩阵。

• 适用人群：系统架构师、频轨规划工程师。

(3) 物理、数学与工程原理及公式

• 物理天线孔径与增益关系：

  $$ G = \eta \cdot \left( \frac{\pi D f}{c} \right)^2 \quad \implies \quad D \propto \frac{1}{f} $$

  在相同增益需求下，频率翻倍，所需天线物理口径缩小一半。

• 自由空间损耗 (FSPL) 递增：

  $$ \text{FSPL} (\text{dB}) = 20 \log_{10}(d) + 20 \log_{10}(f) + 20 \log_{10}\left(\frac{4\pi}{c}\right) $$

• 雨衰敏感度：衰减率与频率呈近似二次方关系增长 $\gamma_{band} \propto f^2$。

(4) 权威数据来源与标准声明

符合 ITU-R F.1498 与 ITU-R P.372 大气噪声与传播特性建议书及《无线电规则》。

(5) 实际工程应用场景剖析

船载动中通选型中，因安装空间受限，系统优先推荐 Ka 频段（仅需 0.6m 天线）。但若工作于热带多雨海域，算法自动加重雨衰惩罚项，提醒预留足够的 ACM 动态范围。

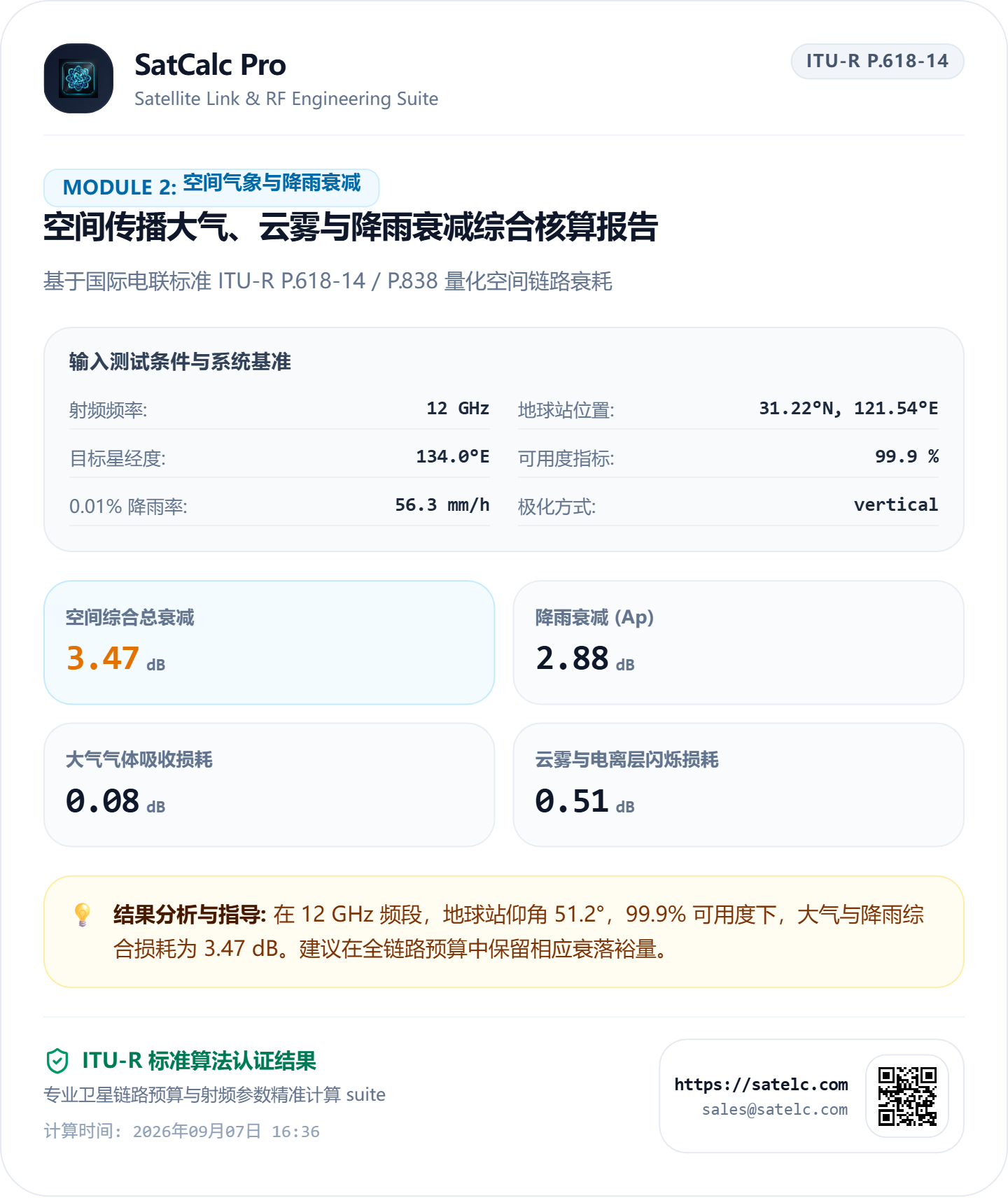

2. M2 大气与降水衰减计算 (Atmospheric & Rain Attenuation Calculator)

(1) 基本概述与工具定位

• 名称/归属：M2 大气与降水衰减 (Atmospheric & Rain Attenuation Calculator) | 流水线 M2。

• 定位：基于 ITU-R 物理模型，计算沿地空斜路径传播时的气体吸收、云雾衰减、雨衰及交叉极化隔离度 (XPD) 劣化。

(2) 功能与要点解构

• 计算功能：求解气体吸收损耗 $A_g$、雨衰 $A_r$、云雾衰减 $A_c$，合成总环境损耗 $A_{total}$ 及极化失配。

• 使用场景/注意事项：高可用度链路设计。仰角小于 $10^\circ$ 时，在大气层内穿透路径显著延长，衰减呈指数级飙升。

• 输入/输出参数：输入频率 $f$ (GHz)、仰角 $\theta$ (°)、极化倾角 $\tau$ (°)、降雨率 $R_{0.01}$ (mm/h)；输出 $A_g, A_r, A_c$ 及总损耗 $A_{total}$ (dB)。

• 适用人群：链路预算工程师、气象通信研究员。

(3) 物理、数学与工程原理及公式

• 雨衰减率 $\gamma_R$ (dB/km) (ITU-R P.838-3)：

  $$ \gamma_R = k \cdot (R_{0.01})^\alpha $$

  其中 $k$ 和 $\alpha$ 由工作频率 $f$、仰角 $\theta$ 及极化角 $\tau$ 联合决定：

  $$ k = \frac{[k_H + k_V + (k_H - k_V)\cos^2\theta \cos(2\tau)]}{2} $$

• 地空斜路径有效雨长 $L_E$ (ITU-R P.618-13)：总雨衰 $A_{0.01} = \gamma_R \cdot L_E \text{ (dB)}$。

• 气体吸收损耗 (ITU-R P.676)：$A_g = (\gamma_o + \gamma_w) / \sin(\theta)$。

(4) 权威数据来源与标准声明

遵循 ITU-R P.618-13、ITU-R P.838-3 与 ITU-R P.676-12。

(5) 实际工程应用解析

在 30 GHz Ka 频段上行链路（仰角 $15^\circ$），晴天气体吸收 $A_g$ 达 $1.2\text{ dB}$。遇到 $R_{0.01} = 65\text{ mm/h}$ 暴雨时，雨衰高达 $15\text{ dB}$，且交叉极化隔离度 XPD 从 30 dB 跌至 15 dB，产生严重同频干扰。

3. M3 线缆衰减计算 (RF Cable Loss Calculator)

(1) 基本概述与工具定位

• 名称/归属：M3 线缆衰减计算 (RF Cable Loss Calculator) | 流水线 M3。

• 定位：计算 Modem 与室外单元（BUC/LNB）之间同轴电缆、接头在指定中频/RF 频率及温度下的传输损耗。

(2) 功能与要点解构

• 计算功能：解算线缆导体趋肤效应与介质损耗、温度校正系数及接头衰减。

• 使用场景/注意事项：机房布线评估及线路放大器 (Line Amplifier) 加装判断。频率越高或温度越高，线缆衰减越大。

• 输入/输出参数：输入线缆型号（如 LMR-400/RG-6）、长度 (m)、频率 (MHz)、接头数与温度；输出百米标称衰减及总链路损耗 (dB)。

• 适用人群：地面站施工工程师、硬件集成技术员。

(3) 物理、数学与工程原理及公式

• 频率与温度校正单位衰减方程：

  $$ \alpha(f, T) = \left(k_1 \cdot \sqrt{f_{\text{MHz}}} + k_2 \cdot f_{\text{MHz}}\right) \cdot \left[1 + \alpha_{temp}(T - 20)\right] \quad (\text{dB/100m}) $$

  • $k_1$ 代表金属导体趋肤效应损耗，$k_2$ 代表介质损耗。

• 总传输损耗计算：

  $$ L_{\text{cable}} = \alpha(f, T) \cdot \frac{\text{Length}}{100} + N_{\text{conn}} \cdot L_{\text{conn}} $$

(4) 权威数据来源与标准声明

遵循 IEEE MIL-C-17 规范及 50$\Omega$/75$\Omega$ 高频传输线物理模型。

(5) 实际工程应用解析

用 50 米 LMR-400 线缆传输 2150 MHz L 频段中频，损耗约为 $10.75 \text{ dB}$；若误用劣质 RG-6 线缆，损耗骤增至 $18 \text{ dB}$，导致 BUC 驱动电平不足无法达到最大功率。

4. M4 链路余量与干扰分析 (Link Margin & Interference Advisor)

(1) 基本概述与工具定位

• 名称/归属：M4 链路余量与干扰分析 (Link Margin & Interference Advisor) | 流水线 M4。

• 定位：评估邻星同频干扰 (C/ASI)、交叉极化干扰 (C/XPI) 及多径衰落，求解综合等效信干噪比 $C/(N+I)$ 与净余量。

(2) 功能与要点解构

• 计算功能：基于对数功率倒数叠加原理，计算多源干扰下的综合 $C/(N+I)$ 及链路余量。

• 使用场景/注意事项：密集轨位间隔（2°–3°）及小口径 VSAT 旁瓣溢出评估。天线口径过小时，旁瓣增益升高会急剧恶化 ASI。

• 输入/输出参数：输入邻星间隔角 (°)、天线旁瓣参数、XPI (dB)、门限 $C/N$；输出综合 $C/(N+I)$ (dB)、净余量及干扰告警。

• 适用人群：频轨网路规划师、卫通安全主管。

(3) 物理、数学与工程原理及公式

• 综合信干噪比倒数和叠加定理：

  $$ \left[ \frac{C}{N+I} \right]^{-1} = \left[ \frac{C}{N} \right]^{-1} + \left[ \frac{C}{I_{\text{ASI}}} \right]^{-1} + \left[ \frac{C}{I_{\text{XPI}}} \right]^{-1} $$

  $$ \frac{C}{N+I} (\text{dB}) = -10 \log_{10} \left( 10^{-\frac{C/N}{10}} + 10^{-\frac{C/I_{\text{ASI}}}{10}} + 10^{-\frac{C/I_{\text{XPI}}}{10}} \right) $$

• ITU-R S.580-6 天线旁瓣包络：$G(\phi) = 29 - 25\log_{10}(\phi) \text{ dBi}$ ($2^\circ \le \phi \le 20^\circ$)。

(4) 权威数据来源与标准声明

遵循 ITU-R S.580-6 与 ITU-R S.735 标准。

(5) 实际工程应用解析

0.6m VSAT 天线旁瓣较宽，即使原始 $C/N = 14 \text{ dB}$，在计入 $C/I_{\text{ASI}} = 11 \text{ dB}$ 和暴雨导致 $C/I_{\text{XPI}} = 15 \text{ dB}$ 后，综合 $C/(N+I)$ 骤降至 $8.7 \text{ dB}$，高阶 MODCOD 产生频繁误码。

5. M5 抛物面天线口径计算 (Dish Size Calculator)

(1) 基本概述与工具定位

• 名称/归属：M5 抛物面天线口径计算 (Dish Size Calculator) | 流水线 M5。

• 定位：根据指定的频段、增益要求及物理效率，反推抛物面天线所需的最小物理口径 $D$ 及 3dB 波束宽度。

(2) 功能与要点解构

• 计算功能：基于电磁孔径模型，求解满足目标增益的标准天线物理直径与波束角。

• 使用场景/注意事项：建站天线规格采购选择（如 0.75m, 1.2m, 2.4m, 3.7m）。口径增大可提升增益，但增加风载与对星精度要求。

• 输入/输出参数：输入目标增益 (dBi)、频率 (GHz)、效率 $\eta$；输出理论物理直径 (m)、建议规格及 $\theta_{3\text{dB}}$。

• 适用人群：天线设计工程师、设备采购决策人员。

(3) 物理、数学与工程原理及公式

• 孔径增益反推方程：

  $$ D = \frac{c}{\pi f} \cdot 10^{\frac{G_{\text{target}}}{20}} \cdot \frac{1}{\sqrt{\eta}} $$

• 3dB 半功率波束角：

  $$ \theta_{3\text{dB}} \approx 70^\circ \cdot \frac{c}{f \cdot D} \approx \frac{21}{f_{\text{GHz}} \cdot D_{\text{m}}} \quad [^\circ] $$

(4) 权威数据来源与标准声明

遵从 IEEE Std 145-2013 天线标准与 ITU-R S.465。

(5) 实际工程应用解析

在 Ku 频段（14.25 GHz）下，要求增益达 $45 \text{ dBi}$（效率 60%），计算得出物理直径需 $1.20 \text{ m}$，半功率波束角为 $1.23^\circ$。

6. M6 BUC 选型计算 (BUC Sizing Calculator)

(1) 基本概述与工具定位

• 名称/归属：M6 BUC 选型计算 (BUC Sizing Calculator) | 流水线 M6。

• 定位：结合目标 EIRP、天线增益、线损及线性功率回退 (OBO)，计算 BUC 射频功率需求与 P1dB 选型规格。

(2) 功能与要点解构

• 计算功能：求解线性发射功率、Output Backoff 裕量及标称 P1dB 瓦数。

• 使用场景/注意事项：上行功放（BUC/SSPA）硬件选型。防止功放进入饱和非线性区导致谱散边（Regrowth）压制邻道。

• 输入/输出参数：输入目标 EIRP (dBW)、Tx 增益 (dBi)、线损 (dB)、OBO (dB)；输出线性功率 $P_{\text{linear}}$ (W/dBm) 及建议 P1dB 规格 (W)。

• 适用人群：射频工程师、站端维保技术员。

(3) 物理、数学与工程原理及公式

• 射频功率链路方程：

  $$ P_{\text{BUC, linear}} (\text{dBm}) = EIRP (\text{dBW}) - G_{\text{tx}} (\text{dBi}) + L_{\text{feed}} (\text{dB}) + 30 $$

• P1dB 硬件选型方程 (含 OBO)：

  $$ P_{\text{P1dB}} (\text{dBm}) = P_{\text{BUC, linear}} (\text{dBm}) + \text{OBO} (\text{dB}) $$

  $$ P_{\text{P1dB}} (\text{Watts}) = 10^{\frac{P_{\text{P1dB}} (\text{dBm}) - 30}{10}} $$

  线性度回退要求：16APSK 推荐 $\text{OBO} \ge 2.5 \text{ dB}$，32APSK 推荐 $\text{OBO} \ge 3.5 \text{ dB}$。

(4) 权威数据来源与标准声明

遵循 IEEE 射频测量标准及 MIL-HDBK-217 规范。

(5) 实际工程应用解析

要求上行 EIRP 为 $48 \text{ dBW}$，天线增益 $40 \text{ dBi}$，同轴损耗 $1.5 \text{ dB}$。算得线性功率 $P_{\text{linear}} = 9.5 \text{ dBW} \approx 8.9 \text{ W} (39.5 \text{ dBm})$。传输 16APSK 需预留 3 dB 回退，故必须采购 $P_{\text{P1dB}} \ge 42.5 \text{ dBm}$（至少 20W 规格）的 BUC。

7. M8 LNB 选型参考 (LNB Selection Advisor)

(1) 功能概述与定位

• 名称/归属：M8 LNB 选型参考 (LNB Selection Advisor) | 流水线 M8。

• 定位：评估下行低噪声下变频器 (LNB) 的噪声系数 (NF)、噪声温度 ($T_e$) 及本振 (LO) 稳定性，计算 $G/T$。

(2) 功能与要点解构

• 计算功能：基于级联噪声定理，推导系统等效噪声温度及 $G/T$，校验高阶调制下的相位噪声与本振漂移匹配度。

• 使用场景/注意事项：接收前端选型及 PLL（锁相环）与 DRO（介质谐振）LNB 性能对比。高阶 MODCOD 严禁使用 DRO LNB。

• 输入/输出参数：输入频段、NF (dB) 或 $T_e$ (K)、LO 稳定性 (PPM/kHz)；输出系统等效 $T_{\text{sys}}$ (K)、匹配评级及 LNB 类型建议。

• 适用人群：接收机工程师、地面站系统集成师。

(3) 物理、数学与工程原理及公式

• Friis 级联噪声温度公式：

  $$ T_{\text{sys}} = T_{\text{ant}} + T_{\text{LNB}} + \frac{T_{\text{cable}}}{G_{\text{LNB}}} + \frac{T_{\text{rx}}}{G_{\text{LNB}} \cdot G_{\text{cable}}} $$

  由于 $G_{\text{LNB}} \ge 50 \text{ dB}$，后级噪声贡献可忽略，$T_{\text{sys}} \approx T_{\text{ant}} + T_{\text{LNB}}$。

• 接收品质因数 G/T：

  $$G/T (\text{dB/K}) = G_{\text{rx}} (\text{dBi}) - 10 \log_{10}(T_{\text{sys}})$$

(4) 权威数据来源与标准声明

基于 Friis 级联噪声理论及 ETSI TR 102 376。

(5) 实际工程应用解析

传输 DVB-S2X 32APSK 业务时，常规 DRO LNB 本振频偏达 $\pm 1.5 \text{ MHz}$ 且相噪差，导致解调器无法锁相。必须选配带内部 TCXO/OCXO 的 PLL LNB（稳定性 $\pm 0.5 \text{ ppm} / \pm 10 \text{ kHz}$）。

8. M7 相控阵天线阵列计算 (Phased Array Antenna Calculator)

(1) 基本概述与工具定位

• 名称/归属：M7 相控阵天线阵列计算 (Phased Array Antenna Calculator) | 流水线 M7。

• 定位：评估电子扫描相控阵 (ESA) 所需 T/R 阵元数 ($N \times M$)、阵列面积、大角度偏转增益滚降及功耗。

(2) 功能与要点解构

• 计算功能：求解平板阵元网格、栅极旁瓣 (Grating Lobes) 避免条件、扫描损耗及热功耗。

• 使用场景/注意事项：低轨 (LEO) 跟踪终端及车载/机载动中通 (SOTM) 平板阵列设计。大角度扫描会导致物理投影面积缩减，产生 $\cos(\theta)$ 增益衰减。

• 输入/输出参数：输入频率 (GHz)、法向增益 (dBi)、最大扫描角 (°)、阵元增益；输出阵元总数 $N$、尺寸面积 (m²) 及扫描滚降 (dB)。

• 适用人群：相控阵研发工程师、动中通终端专家。

(3) 物理、数学与工程原理及公式

• 无栅极旁瓣阵元间距 $d$ 条件：

  $$ d < \frac{\lambda}{1 + \sin(\theta_{\text{scan, max}})} \quad (\text{工程常取 } d \approx 0.5\lambda\text{–}0.55\lambda) $$

• 阵列法向增益与扫描滚降：

  $$ G_0 = 10 \log_{10}(N) + G_{\text{elem}} \quad [\text{dBi}] $$

  $$ G(\theta_{\text{scan}}) = G_0 + 10 \log_{10}\left( \cos^k(\theta_{\text{scan}}) \right) \quad (\text{综合指数 } k \approx 1.3\text{–}1.5) $$

(4) 权威数据来源与标准声明

来源于 Mailloux 相控阵天线手册 及 IEEE 阵列天线规范。

(5) 实际工程应用解析

在 Ku 频段（12 GHz）设计法向增益 $34 \text{ dBi}$ 的相控阵，单体阵元增益 $5 \text{ dBi}$ 时需 $N \approx 800$ 个阵元。当扫描至低仰角 $\theta_{\text{scan}} = 60^\circ$ 时，增益产生约 $-4.5 \text{ dB}$ 的滚降，链路预算必须预留此扫描损耗。

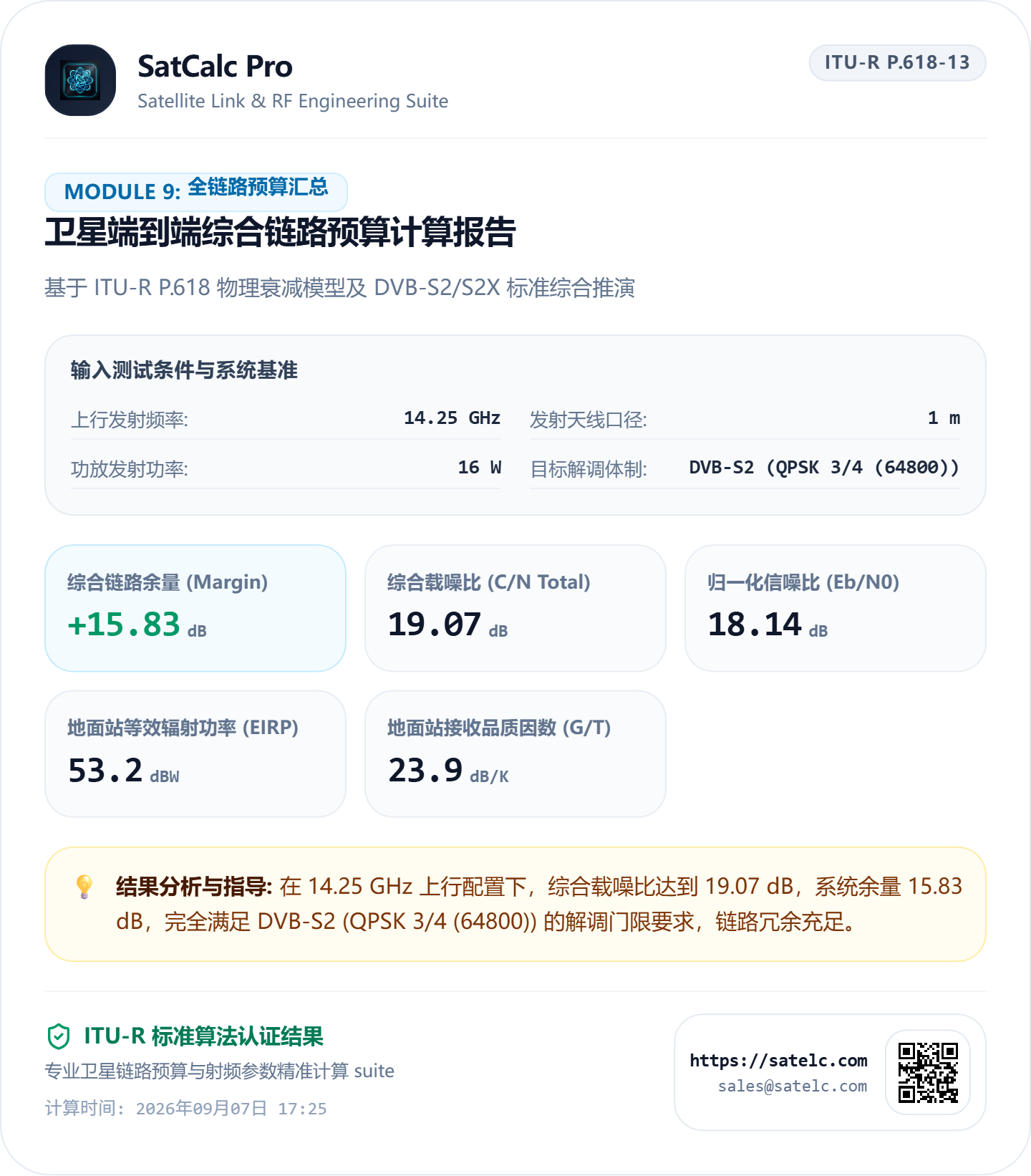

9. M9 完整链路预算汇总 (Full System Link Budget Generator)

(1) 基本概述与工具定位

• 名称/归属：M9 完整链路预算汇总 (Full System Link Budget Generator) | 流水线 M9。

• 定位：串联 M1–M8 的计算结果，构建包含上行、卫星转发器及下行的端到端双向全景链路预算汇总表。

(2) 功能与要点解构

• 计算功能：合成上行 $(C/N)u$、下行 $(C/N)d$、交调杂散 $(C/N){im}$ 及干扰，求解总信噪比 $(C/N){total}$ 与全网最大传输速率。

• 使用场景/注意事项：最终工程方案交付、招投标技术文件编制及运营商入网验算。总信噪比受限于较弱的瓶颈端（倒数和原理）。

• 输入/输出参数：输入 M1–M8 级联参数、转发器饱和 EIRP 与 G/T；输出全链路 $(C/N)_u, (C/N)d, (C/N){total}$ 及传输速率 (Mbps)。

• 适用人群：高级卫通架构师、总工程师。

(3) 物理、数学与工程原理及公式

• 端到端总信噪比倒数叠加方程 (Reciprocal Addition Law)：

  $$ \left[ \frac{C}{N_{\text{total}}} \right]^{-1} = \left[ \frac{C}{N_u} \right]^{-1} + \left[ \frac{C}{N_d} \right]^{-1} + \left[ \frac{C}{I} \right]^{-1} + \left[ \frac{C}{N_{\text{im}}} \right]^{-1} $$

  • 上行：$C/N_u = EIRP_u - \text{FSPL}u - A_u + (G/T){\text{sat}} - k - 10\log_{10}(B)$。

  • 下行：$C/N_d = EIRP_{\text{sat}} - \text{FSPL}_d - A_d + (G/T)d - k - 10\log{10}(B)$。

(4) 权威数据来源与标准声明

严格遵循 ITU-R S.733 与 ITU-R S.466 卫星链路计算规范。

(5) 实际工程应用解析

某弯管转发器链路中，上行功率不足导致 $(C/N)_u = 12 \text{ dB}$，即使下行卫星发射功率极大使得 $(C/N)d = 20 \text{ dB}$，端到端总 $(C/N){total}$ 仍将被限制在 $11.3 \text{ dB}$（呈现明显的上行受限特征）。

第二部分：射频与电平信号转换工具组 (RF & Signal Tools)

10. 链路效率转换 (DVB-S2/S2X Spectral Efficiency Converter)

(1) 基本概述与工具定位

• 名称/归属：链路效率转换 (DVB-S2/S2X Spectral Efficiency Converter) | 电频模块 01。

• 定位：在 DVB-S2/S2X 规范下，实现数据速率 $R_b$、符号速率 $R_s$、占用带宽 $B_w$ 与频谱效率 $\eta_{spec}$ 的精准换算。

(2) 功能与要点解构

• 计算功能：基于 MODCOD、纠错码率及滚降系数，求解符号速率与带宽占用。

• 使用场景/注意事项：转发器带宽申请与 Modem 参数设定。滚降系数 $\alpha$ 越小占用频带越窄，但对整形滤波斜率要求更高。

• 输入/输出参数：输入信息速率 $R_b$ (Mbps)、MODCOD（如 QPSK 3/4, 16APSK 5/6）、滚降 $\alpha$ (0.05–0.35)；输出符号速率 $R_s$ (Msps)、占用带宽 $B_w$ (MHz) 及效率 (bps/Hz)。

• 适用人群：Modem 研发工程师、频宽调度员、NOC 运维工程师。

(3) 物理、数学与工程原理及公式

• 符号速率方程：

  $$ R_s = \frac{R_b}{m \cdot R_c \cdot (1 - P_{\text{overhead}})} $$

  • $m = \log_2(M)$ 为调制阶数（QPSK=2, 8PSK=3, 16APSK=4, 32APSK=5, 64APSK=6），$R_c$ 为 FEC 码率，$P_{\text{overhead}}$ 为帧开销（约 1%–3%）。

• 升余弦滤波占用带宽 (Occupied Bandwidth)：

  $$ B_w = R_s \cdot (1 + \alpha) $$

• 频谱效率：$\eta_{spec} = R_b / B_w = \frac{m \cdot R_c \cdot (1 - P_{\text{overhead}})}{1 + \alpha} \text{ (bps/Hz)}$。

(4) 权威数据来源与标准声明

遵从 ETSI EN 302 307-1 (DVB-S2) 及 ETSI EN 302 307-2 (DVB-S2X) 标准。

(5) 实际工程应用解析

传输 10.0 Mbps 数据，选 QPSK 3/4（$\alpha=0.25$）时，$R_s = 6.67 \text{ Msps}$，占用带宽 $B_w = 8.33 \text{ MHz}$；若升级为 16APSK 5/6 结合超窄滚降 $\alpha=0.05$，$R_s = 3.0 \text{ Msps}$，占用带宽剧减至 $3.15 \text{ MHz}$，直接节省 62% 的频宽租金。

11. 电平功率换算 (Watts / dBW / dBm Bilateral Power Level Converter)

(1) 基本概述与工具定位

• 名称/归属：电平功率换算 (Watts / dBW / dBm Bilateral Power Level Converter) | 电频模块 02。

• 定位：提供线性功率（W, kW, mW）与对数功率（dBW, dBm）及电压（dBµV）的双向无损换算。

(2) 功能与要点解构

• 计算功能：对数与线性功率精准转换。

• 使用场景/注意事项：功放瓦数标称与链路预算对数电平换算、频谱仪读数校对。功率翻倍相当于 $+3 \text{ dB}$，扩大 10 倍相当于 $+10 \text{ dB}$。

• 输入/输出参数：输入线性功率 $P$ (W/mW) 或对数功率 $P$ (dBW/dBm)；输出对应换算数值。

• 适用人群：射频工程师、测试技术员、基站维保人员。

(3) 物理、数学与工程原理及公式

• 对数转换方程：

  $$ P(\text{dBm}) = 10 \cdot \log_{10}\left( \frac{P(\text{mW})}{1\text{ mW}} \right), \quad P(\text{dBW}) = 10 \cdot \log_{10}\left( \frac{P(\text{W})}{1\text{ W}} \right) $$

• 量纲转换：

  $$ P(\text{dBm}) = P(\text{dBW}) + 30, \quad P(\text{Watts}) = 10^{\frac{P(\text{dBW})}{10}} $$

(4) 权威数据来源与标准声明

符合 ISO/IEC 80000-13 量纲规范与 IEEE Std 260.1。

(5) 实际工程应用解析

标称 40W 的 BUC，换算为对数电平为 $10 \log_{10}(40) + 30 \approx +46.02 \text{ dBm} (+16.02 \text{ dBW})$。若频谱仪读数为 $+10 \text{ dBm}$，即对应实际物理功率 $10 \text{ mW}$。

12. Eb/N0 | Es/N0 | C/N 关系互转 (SNR Metrics Converter)

(1) 基本概述与工具定位

• 名称/归属：Eb/N0 | Es/N0 | C/N 关系互转 (SNR Metrics Converter) | 电频模块 03。

• 定位：在指定 MODCOD 及滚降系数下，推导每比特能量比 ($E_b/N_0$)、每符号能量比 ($E_s/N_0$) 与载干比 ($C/N$) 之间的转换。

(2) 功能与要点解构

• 计算功能：解算物理层与传输层信噪比量纲。

• 使用场景/注意事项：将 Modem 芯片手册的门限 $E_b/N_0$ 转换为频谱仪实测的 $C/N$。注意噪声测量带宽必须严格定义。

• 输入/输出参数：输入已知 $E_b/N_0$ 或 $E_s/N_0$ 或 $C/N$ (dB)、调制阶数 $m$、码率 $R_c$、滚降 $\alpha$；输出对应换算值。

• 适用人群：算法工程师、频谱分析测试员、通信研究员。

(3) 物理、数学与工程原理及公式

• 能量转换恒等式：

  $$ E_s/N_0 (\text{dB}) = E_b/N_0 (\text{dB}) + 10 \log_{10}(m \cdot R_c) $$

• 带宽内载噪比 $C/N$ 方程： 在符号速率带宽下 $(C/N)_{R_s} = E_s/N_0 \text{ (dB)}$；在实际占用带宽 $B_w = R_s(1+\alpha)$ 内：

  $$ (C/N){B_w} (\text{dB}) = E_s/N_0 (\text{dB}) - 10 \log{10}(1 + \alpha) $$

(4) 权威数据来源与标准声明

基于香农信息论 (Shannon-Hartley Theorem) 及 Bernard Sklar 数字通信原理。

(5) 实际工程应用解析

解调器手册给出 QPSK 3/4 门限 $E_b/N_0 = 5.5 \text{ dB}$。若滚降 $\alpha = 0.20$，工程人员推算出对应的占用带宽载噪比门限 $(C/N){B_w} = 5.5 + 10\log{10}(1.5) - 10\log_{10}(1.20) = 6.47 \text{ dB}$，低于此实测值系统将失锁。

13. 等效噪声系数 ↔ 温度 (Noise Figure ↔ Equivalent Noise Temp)

(1) 基本概述与工具定位

• 名称/归属：等效噪声系数 ↔ 温度 (Noise Figure ↔ Equivalent Noise Temp) | 电频模块 04。

• 定位：在标准参考温度 $T_0 = 290 \text{ K}$ 下，实现噪声系数 $\text{NF (dB)}$ 与等效噪声温度 $T_e (\text{K})$ 的换算。

(2) 功能与要点解构

• 计算功能：低噪声放大器（LNA/LNB）噪声指标单位统一转换。

• 使用场景/注意事项：C 频段 LNB（开尔文温度 K 标定）与 Ku/Ka 频段 LNB（对数 NF dB 标定）参数转换。只能在参考温度 290 K 下成立。

• 输入/输出参数：输入 NF (dB) 或 $T_e$ (K)；输出换算后的 $T_e$ (K) 与 NF (dB)。

• 适用人群：接收机电路工程师、地面站集成师。

(3) 物理、数学与工程原理及公式

• 热噪声温度物理转换方程：

  $$ T_e = 290 \cdot \left( 10^{\frac{\text{NF}}{10}} - 1 \right) \quad [\text{K}] $$

  $$ \text{NF} = 10 \log_{10}\left( 1 + \frac{T_e}{290} \right) \quad [\text{dB}] $$

(4) 权威数据来源与标准声明

遵循 IEEE Std 219-1993 与 Friis 噪声公式。

(5) 实际工程应用解析

高品质 C 频段 LNB 标称 $T_e = 15 \text{ K}$，换算成对数 $\text{NF} = 0.22 \text{ dB}$；而 Ku 频段常规 LNB 标称 $\text{NF} = 0.7 \text{ dB}$，换算等效噪声温度为 $T_e \approx 50.7 \text{ K}$。

14. 抛物面天线增益与波束 (Parabolic Dish Mainlobe Gain & 3dB Beamwidth)

(1) 基本概述与工具定位

• 名称/归属：抛物面天线增益与波束 (Parabolic Dish Mainlobe Gain & 3dB Beamwidth) | 电频模块 05。

• 定位：根据天线物理直径 $D$、工作频率 $f$ 及效率 $\eta$，快速求解天线主瓣增益 $G (\text{dBi})$ 和 $3\text{ dB}$ 半功率波束角 $\theta_{3\text{dB}}$。

(2) 功能与要点解构

• 计算功能：天线辐射性能速查。

• 使用场景/注意事项：天线参数速查与对星瞄准容限评估。频率翻倍时，增益增加 $+6 \text{ dBi}$，波束角缩减一半。

• 输入/输出参数：输入口径 $D$ (m)、频率 $f$ (GHz)、效率 $\eta$ (%)；输出主瓣增益 $G$ (dBi) 与 $\theta_{3\text{dB}}$ (°)。

• 适用人群：天线工程师、现场对星技术员。

(3) 物理、数学与工程原理及公式

• 主瓣峰值增益与波束宽度：

  $$ G_{\text{dBi}} = 20 \log_{10}(D_{\text{m}}) + 20 \log_{10}(f_{\text{GHz}}) + 10 \log_{10}(\eta) + 20.40 $$

  $$ \theta_{3\text{dB}} \approx 70^\circ \cdot \frac{c}{f \cdot D} \approx \frac{21}{f_{\text{GHz}} \cdot D_{\text{m}}} \quad [^\circ] $$

(4) 权威数据来源与标准声明

遵从 CA Balanis《天线理论》及 ITU-R S.465。

(5) 实际工程应用解析

2.4m 天线在 4 GHz (C 频段) 时 $\theta_{3\text{dB}} \approx 2.19^\circ$；若工作在 30 GHz (Ka 频段)，波束角剧缩至 $0.29^\circ$，微小的风载晃动即会引发严重的信号跌落。

15. 抛物面天线物理效率 (Parabolic Dish Aperture Efficiency Estimator)

(1) 基本概述与工具定位

• 名称/归属：抛物面天线物理效率 (Parabolic Dish Aperture Efficiency Estimator) | 电频模块 06。

• 定位：根据圆形或椭圆形天线实测增益与几何尺寸，反推厂家的实际物理孔径效率 $\eta (%)$。

(2) 功能与要点解构

• 计算功能：反算孔径效率并对比 100% 理想物理增益。

• 使用场景/注意事项：天线质量验收、评估反射面形变及核验参数真实性。常规天线物理效率在 50%–65% 之间。

• 输入/输出参数：输入主/副轴尺寸 $D_a, D_b$ (m)、频率 $f$ (GHz)、实测增益 $G_{\text{meas}}$ (dBi)；输出计算效率 $\eta$ (%) 及极限增益 $G_{\text{max}}$ (dBi)。

• 适用人群：质检工程师、设备采购审计师。

(3) 物理、数学与工程原理及公式

• 几何孔径与效率反推： 几何面积 $A_{\text{geo}} = \pi \cdot \frac{D_a}{2} \cdot \frac{D_b}{2}$；理想极限增益 $G_{\text{max, linear}} = \frac{4\pi A_{\text{geo}}}{\lambda^2}$。

  $$ \eta = 10^{\frac{G_{\text{meas, dBi}} - G_{\text{max, dBi}}}{10}} \times 100% $$

(4) 权威数据来源与标准声明

遵循 IEEE Std 145 天线物理定义。

(5) 实际工程应用解析

某标称 0.75m 圆形天线在 14.25 GHz 标称增益 $39.5 \text{ dBi}$，反算出物理效率 $\eta \approx 64.2%$（属优等品）；若标称增益写为 $42 \text{ dBi}$，算得效率将超过 $110%$（违背物理定律），表明厂家虚标参数。

16. 发射 EIRP 与 接收 G/T (Tx EIRP & Rx G/T Calculator)

(1) 基本概述与工具定位

• 名称/归属：发射 EIRP 与 接收 G/T (Tx EIRP & Rx G/T Calculator) | 电频模块 07。

• 定位：计算地面站等效全向辐射功率 $\text{EIRP (dBW)}$ 和接收品质因数 $\text{G/T (dB/K)}$。

(2) 功能与要点解构

• 计算功能：核算地面站的核心收发射频指标。

• 使用场景/注意事项：校验运营商入网门限。$T_{\text{sys}}$ 需计入天线背景噪声、大气辐射及 LNB 噪声。

• 输入/输出参数：输入发信功率 $P_{\text{tx}}$、Tx 增益 $G_{\text{tx}}$、线损 $L_{\text{tx}}$、Rx 增益 $G_{\text{rx}}$、系统总噪声温度 $T_{\text{sys}}$ (K)；输出 EIRP (dBW) 与 G/T (dB/K)。

• 适用人群：入网测试工程师、地面站站长、网路规划师。

(3) 物理、数学与工程原理及公式

• 核心指标方程：

  $$ \text{EIRP} (\text{dBW}) = P_{\text{tx}} (\text{dBW}) - L_{\text{feed}} (\text{dB}) + G_{\text{tx}} (\text{dBi}) $$

  $$ G/T (\text{dB/K}) = G_{\text{rx}} (\text{dBi}) - 10 \log_{10}(T_{\text{sys}}) $$

(4) 权威数据来源与标准声明

遵从 ITU-R S.733 标准电平计算规程。

(5) 实际工程应用解析

站端配 3W ($4.77 \text{ dBW}$) BUC，馈损 0.5 dB，天线增益 39 dBi，算得 $\text{EIRP} = 43.27 \text{ dBW}$，满足运营商 $43.0 \text{ dBW}$ 的入网门限。若实测 $G_{\text{rx}} = 44.5 \text{ dBi}$，$T_{\text{sys}} = 150 \text{ K}$，则 $G/T = 44.5 - 10\log_{10}(150) = 22.74 \text{ dB/K}$。

17. 快速信号接收余量 (Link Margin Quick Calculator)

(1) 基本概述与工具定位

• 名称/归属：快速信号接收余量 (Link Margin Quick Calculator) | 电频模块 08。

• 定位：结合接收 G/T、卫星下行 EIRP、FSPL 及气象衰减，快速推算接收端的抗衰落裕度。

(2) 功能与要点解构

• 计算功能：现场对星品质与抗雨衰余量快速评估。

• 使用场景/注意事项：野外现场快速判断。净余量低于 1.5 dB 时遇轻微云雨易失锁。

• 输入/输出参数：输入卫星 EIRP (dBW)、接收 G/T (dB/K)、频率 (GHz)、DVB 门限 $C/N_{\text{thresh}}$；输出到达 $C/N$ (dB) 及净余量 Margin (dB)。

• 适用人群：现场调试工程师、应急通信队员。

(3) 物理、数学与工程原理及公式

• 下行链路 C/N 快速方程：

  $$ C/N = \text{EIRP}{\text{down}} - \text{FSPL}d - A{\text{atm}} + (G/T){\text{rx}} + 228.6 - 10 \log_{10}(B_w) $$

  $$ \text{Margin} = C/N - (C/N)_{\text{thresh}} $$

(4) 权威数据来源与标准声明

遵循 ITU-R S.1328 建议书。

(5) 实际工程应用解析

现场测得下行 $C/N = 10.5 \text{ dB}$，已知 MODCOD 门限为 5.5 dB，预留 1.0 dB 硬件损耗，净信号余量 $\text{Margin} = 10.5 - 6.5 = 4.0 \text{ dB}$，具备良好抗雨衰能力。

18. 功放功率裕量与 P1dB (BUC Power Margin & P1dB Sizing)

(1) 基本概述与工具定位

• 名称/归属：功放功率裕量与 P1dB (BUC Power Margin & P1dB Sizing) | 电频模块 09。

• 定位：计算终端上行功放实际工作点、入网维持余量及硬件 P1dB 额定瓦数。

(2) 功能与要点解构

• 计算功能：避免功放驱动至饱和非线性区。

• 使用场景/注意事项：上行功率核算。SSPA 超过 P1dB 后交调失真 (IMD3) 严重恶化。

• 输入/输出参数：输入目标上行 EIRP (dBW)、Tx 增益 (dBi)、线损 (dB)、OBO (dB)；输出实际工作功率 $P_{\text{op}}$ (dBm/W) 及建议 BUC P1dB (W)。

• 适用人群：功放设计员、站端维保工程师。

(3) 物理、数学与工程原理及公式

• 功率裕量方程：

  $$ P_{\text{req}} (\text{dBm}) = EIRP_{\text{target}} - G_{\text{tx}} + L_{\text{feed}} + 30 $$

  $$ P_{\text{hardware, P1dB}} (\text{dBm}) = P_{\text{req}} (\text{dBm}) + \text{OBO} $$

(4) 权威数据来源声明

基于经典 RF 功放非线性失真控制模型及 Ray W. Campbell 功放设计规范。

(5) 实际工程应用解析

若实际发信要求 $P_{\text{op}} = 40 \text{ dBm} (10\text{W})$，传输高阶调制需 $OBO = 3 \text{ dB}$，则 BUC 标称 P1dB 至少需达 $43 \text{ dBm} (20\text{W})$，否则将因产生严重的带外散边而被 NOC 强制下线。

19. 收发频率计算 (Tx/Rx Frequency & LO Calculator)

(1) 基本概述与工具定位

• 名称/归属：收发频率计算 (Tx/Rx Frequency & LO Calculator) | 电频模块 10。

• 定位：求解卫星 RF 射频、高频头本振 LO 与 Modem 中频 IF（950–2150 MHz）之间的混频对应关系。

(2) 功能与要点解构

• 计算功能：超外差变频与频谱倒置 (Spectrum Inversion) 校验。

• 使用场景/注意事项：配置 Modem 调谐频率及 BUC/LNB 本振。当 $f_{\text{LO}} > f_{\text{RF}}$ 时会引发频谱倒置，需开启 Modem 端倒置开关。

• 输入/输出参数：输入射频 $f_{\text{RF}}$ (GHz)、本振 $f_{\text{LO}}$ (GHz)；输出 Modem 中频 $f_{\text{IF}}$ (MHz) 及频谱倒置状态。

• 适用人群：NOC 工程师、Modem 配置员。

(3) 物理、数学与工程原理及公式

• 超外差混频转换方程：

  • 下行 (LNB)：$f_{\text{IF}} = | f_{\text{RF, down}} - f_{\text{LO, LNB}} | \times 1000 \quad [\text{MHz}]$

  • 上行 (BUC)：$f_{\text{RF, up}} = f_{\text{LO, BUC}} + \frac{f_{\text{IF}}}{1000} \quad [\text{GHz}]$

(4) 权威数据来源与标准声明

遵循微波超外差变频原理及 SA Maas《微波混频器》。

(5) 实际工程应用解析

下行 RF 频率 $12.25 \text{ GHz}$，选用标准 Ku 频段 LNB（$f_{\text{LO}} = 11.30 \text{ GHz}$），Modem 需调谐的中频为 $(12.25 - 11.30) \times 1000 = 950 \text{ MHz}$，正好落入 L 频段窗口内。

20. 单载波开通调试 (Single Carrier CW Debugging & Line-Up)

(1) 基本概述与工具定位

• 名称/归属：单载波开通调试 (Single Carrier CW Debugging & Line-Up) | 电频模块 11。

• 定位：计算 CW 无调制单载波初始发射功率、中频换算及极化隔离度 (XPI) 联调方案。

(2) 功能与要点解构

• 计算功能：新站入网 (Line-Up) 联调设置。

• 使用场景/注意事项：发射 CW 纯载波前必须获得主站 NOC 的明确指令与授权，严禁擅自发射压制正常载波。

• 输入/输出参数：输入卫星 RF (GHz)、BUC 本振 (GHz)、要求 EIRP；输出 Modem 调试中频 (MHz)、安全初始发信功率 (dBm)。

• 适用人群：现场开通工程师、NOC 值班员。

(3) 物理、数学与工程原理及公式

• CW 初始安全发信功率方程：

  $$ P_{\text{modem, init}} = EIRP_{\text{req}} - G_{\text{tx}} + L_{\text{tx}} - G_{\text{BUC}} - 10 \quad [\text{dBm}] $$

  预留 10 dB 安全衰减量，从低电平缓慢抬升。

• 极化隔离度 XPI 测量原理：$\text{XPI (dB)} = P_{\text{co-pol}} (\text{dBm}) - P_{\text{cross-pol}} (\text{dBm}) \ge 30 \text{ dB}$。

(4) 权威数据来源与标准声明

遵从 INTELSAT IESS-410 标准及各大卫星运营商 NOC 联调规范。

(5) 实际工程应用解析

联调时，工程人员先将 Modem 发射功率调低 20 dB 并设置为纯 CW 模式，向卫星发送无调制信号。NOC 监视器测量主极化与交叉极化泄漏波峰，工程人员微调馈源极化角，直到交叉极化泄漏压低 30 dB 以上，才获准升至正常工作功率。

第三部分：空间、轨道、气象与视距几何工具组 (Spatial, Orbit, Weather & Geometry)

21. 全球 ITU-R 降雨率和雨衰数据库 (Global ITU-R Rain Rate & Path Fade Database)

(1) 基本概述与工具定位

• 名称/归属：全球 ITU-R 降雨率和雨衰数据库 (Global ITU-R Rain Rate & Path Fade Database) | 地理模块 01。

• 定位：内置全球高分辨率降雨率数据库，查询特定可用度下的降雨强度 $R_{0.01}$ 并计算斜路径雨衰。

(2) 功能与要点解构

• 计算功能：基于坐标检索全球降雨率网格，外推不同可用度下的雨衰衰减量。

• 使用场景/注意事项：气象降雨统计查表。热带雨林区（如新加坡）$R_{0.01} > 100 \text{ mm/h}$，衰减极高。

• 输入/输出参数：输入经纬度、频率 (GHz)、仰角 (°)、目标可用度 (99%–99.999%)；输出当地 $R_{0.01}$ (mm/h) 及斜路雨衰 $A_p$ (dB)。

• 适用人群：网络架构师、气象通信研究员。

(3) 物理、数学与工程原理及公式

• 不同可用度 $p%$ 下的衰减外推 (ITU-R P.618)：

  $$ A_p = A_{0.01} \cdot 0.12 \cdot p^{-\left(0.546 + 0.043 \log_{10}(p)\right)} \quad [\text{dB}] $$

(4) 权威数据来源与标准声明

内置 ITU-R P.837-7 全球降雨率数字地图及 ITU-R P.618-13 物理模型。

(5) 实际工程应用解析

在新加坡建立 Ka 频段站，查询得出当地 $R_{0.01} = 125 \text{ mm/h}$。在 20 GHz 下 99.99% 可用度对应的雨衰高达 $28.5 \text{ dB}$，此数据提醒架构师必须配置 UPC（上行功率控制）和 ACM 机制。

22. 天线方位俯仰极化解算 (Antenna Az, El & Skew Calculator)

(1) 基本概述与工具定位

• 名称/归属：天线方位俯仰极化解算 (Antenna Az, El & Skew Calculator) | 地理模块 07 / 视距工具。

• 定位：基于球面三角几何方程与 WGS-84 模型，解算地面站面向 GEO 卫星的真方位角 Az、俯仰角 El 及极化偏角 Skew。

(2) 功能与要点解构

• 计算功能：提供三维指向角度精确解算与物理旋转指南。

• 使用场景/注意事项：地面站对星最基础的角度计算。极化角以站在天线后面面向卫星看为基准：正值顺时针旋转，负值逆时针旋转。

• 输入/输出参数：输入站端纬度 $\phi$、经度 $\lambda$、目标 GEO 卫星经度 $\lambda_{\text{sat}}$；输出 Elevation (°)、Azimuth (°)、Polarization Skew (°)。

• 适用人群：所有卫通工程师、对星施工人员。

(3) 物理、数学与工程原理及公式

设相对经度差 $\Delta\lambda = \lambda_{\text{sat}} - \lambda$，半径比 $\gamma = R_e / R_c \approx 0.1512$：

• 中心夹角：$\cos(\psi) = \cos(\phi) \cdot \cos(\Delta\lambda)$

• 俯仰角 Elevation ($El$)：

  $$ El = \arctan\left( \frac{\cos(\psi) - \gamma}{\sin(\psi)} \right) \quad [^\circ] $$

• 真方位角 Azimuth ($Az$)：

  $$ \alpha = \arctan\left( \frac{\tan(\Delta\lambda)}{\sin(\phi)} \right) \implies Az = 180^\circ + \alpha \quad (\text{北半球 }\phi > 0) $$

• 极化偏角 Polarization Skew ($\tau$)：

  $$ \tau = \arctan\left( \frac{\sin(\Delta\lambda)}{\tan(\phi)} \right) \quad [^\circ] $$

(4) 权威数据来源与标准声明

基于 WGS-84 地球物理模型及 ITU 卫星通信手册球面三角几何学。

(5) 实际工程应用解析

北京（39.9°N, 116.4°E）对准 134.5°E 卫星，算得俯仰角 $El = 41.2^\circ$，真方位角 $Az = 148.5^\circ$（正南偏东），极化偏角 $\tau = -22.3^\circ$，指导施工人员将馈源逆时针精准旋转 22.3°。

23. 卫星日凌干扰预测 (Sun Outage Predictor / GeoSun Calc)

(1) 基本概述与工具定位

• 名称/归属：卫星日凌干扰预测 (Sun Outage Predictor / GeoSun Calc) | 扩展模块 03。

• 定位：结合 Jean Meeus 太阳天体力学算法与 SGP4 轨道模型，预测春/秋分 GEO 日凌中断秒级窗口及热力图。

(2) 功能与要点解构

• 计算功能：解算太阳与卫星视线的角分离度，生成日凌中断开始/结束时刻及噪声温度飙升幅度。

• 使用场景/注意事项：广电网与金融网日凌预警及备份倒换。太阳表面等效噪声温度在 Ku/Ka 频段达 10000–25000 K，冲入主瓣会导致 $C/N$ 跌破解调门限。

• 输入/输出参数：输入站端坐标、口径 (m)、频率 (GHz)、计算年份；输出每日日凌事件秒级明细表、持续时间及导出报告。

• 适用人群：地球站运维人员、广播电视 NOC 值班员。

(3) 物理、数学与工程原理及公式

• 太阳-卫星三维角分离度 (Angular Separation)：

  $$ \cos(\theta_{\text{sep}}) = \sin(El_{\text{sat}})\sin(El_{\text{sun}}) + \cos(El_{\text{sat}})\cos(El_{\text{sun}})\cos(Az_{\text{sat}} - Az_{\text{sun}}) $$

• 日凌中断临界角阈值：$\theta_{\text{thresh}} = \mu \cdot \theta_{3\text{dB}} \approx \mu \cdot \frac{21}{f_{\text{GHz}} \cdot D_{\text{m}}}$。

(4) 权威数据来源与标准声明

遵循 Jean Meeus《天文算法》与 ITU-R S.736 日凌预测模型。

(5) 实际工程应用解析

广电站提前预测到某 Ku 卫星在 3 月 21 日 11:42:15 至 11:48:30 将发生 6 分 15 秒的日凌中断。值班员据此提前设置自动化排期，在 11:40 准时将电视信号平滑倒换至光纤干线。

24. 卫星通信延时模拟器 (Satellite Latency Simulator / SatLink Sim)

(1) 基本概述与工具定位

• 名称/归属：卫星通信延时模拟器 (Satellite Latency Simulator / SatLink Sim) | 扩展模块 02。

• 定位：针对 GEO/MEO/LEO 轨道，仿真单站/双站模式下的端到端传输延时 (RTT/单向)、斜距及多跳拓扑。

(2) 功能与要点解构

• 计算功能：仿真物理斜距、光速传播延迟、硬件处理时延及地面网络延时。

• 使用场景/注意事项：评估 Starlink (LEO) 与 GEO 卫星在 VoIP、高频交易及 TCP 加速中的性能差异。GEO 模式下双程 RTT 达 500–600 ms，必须配置 PEP 加速代理。

• 输入/输出参数：输入轨道类型 (GEO/MEO/LEO)、高度、跳数、站点坐标；输出空间传播延时 (ms)、硬件延时、端到端 RTT (ms) 及斜距 (km)。

• 适用人群：系统架构师、网络工程师、航运 IT 规划员。

(3) 物理、数学与工程原理及公式

• 几何斜距 $d$ 与电波延时：

  $$ d = \sqrt{R_e^2 + R_c^2 - 2 R_e R_c \cos(\phi)\cos(\Delta\lambda)} $$

  $$ \tau_{\text{prop}} = \frac{d}{c}, \quad \text{RTT} = 2 \cdot \left( \sum \tau_{\text{prop}} + \sum \tau_{\text{hardware}} + \tau_{\text{ground}} \right) $$

(4) 权威数据来源与标准声明

基于光速常数 $c = 2.99792458 \times 10^8 \text{ m/s}$ 及 ITU-R M.1224 标准。

(5) 实际工程应用解析

对比 GEO 卫星（高度 35786 km，单程空间延时约 125 ms，地空双程 RTT 达 500–600 ms）与 LEO 低轨卫星（高度 550 km，单程空间延时仅约 2.5 ms，总 RTT 约 30–50 ms），为实时交互业务选型提供量化依据。

25. 极轨/低轨卫星对星辅助 (StarFinder LEO/MEO Transit Helper)

(1) 基本概述与工具定位

• 名称/归属：极轨/低轨卫星对星辅助 (StarFinder LEO/MEO Transit Helper) | 空间工具。

• 定位：针对非静止轨道卫星 (LEO/MEO)，基于 SGP4 算法与 TLE 根数，计算过境轨迹及多普勒频偏。

(2) 功能与要点解构

• 计算功能：实时推算低轨卫星过境方位角、仰角变化率及多普勒频移。

• 使用场景/注意事项：LEO/MEO 遥感站、气象极轨站及低轨卫星跟踪天线。高频段多普勒频偏极快，需伺服与基带实时跟踪。

• 输入/输出参数：输入 NORAD TLE 根数、站端坐标；输出过境时间窗口、最大仰角、实时 Az/El 轨迹及频偏 (kHz)。

• 适用人群：低轨地面站工程师、卫星测控技术员。

(3) 物理、数学与工程原理及公式

• 多普勒频偏 (Doppler Frequency Shift) 方程：

  $$ f_{\text{doppler}} = f_0 \cdot \left( \frac{v_{\text{relative}}}{c} \right) $$

  LEO 卫星（高度 550km，运行速度 $7.6 \text{ km/s}$）过境时，Ka 频段多普勒频偏可达 $\pm 300 \text{ kHz}$ 以上。

(4) 权威数据来源声明

遵循 NORAD SGP4/SDP4 轨道简化摄动模型。

(5) 实际工程应用解析

在低轨卫星过境跟踪中，天线不仅要以数十度/秒的高角速度旋转，基带算法还需实时消除多普勒频偏，保障解调环路不失步。

26. 寻星伴侣与在轨 GEO 卫星数据库 (SatFinder Partner & GEO Database Lookup)

(1) 基本概述与工具定位

• 名称/归属：寻星伴侣与在轨 GEO 卫星数据库 (SatFinder Partner & GEO Database Lookup) | 扩展 01 / 地理 02。

• 定位：集成全球 570+ 颗现役 GEO 卫星档案，结合手机陀螺仪/电子罗盘与矢量地图拉线可视化，实现野外快速寻星。

(2) 功能与要点解构

• 计算功能：GEO 卫星档案检索、视线可见度判定、传感器滤波及矢量地图射线绘制。

• 使用场景/注意事项：便携站、TVRO 卫星电视野外开通。电子罗盘易受金属结构干扰，需结合地图视线判定。

• 输入/输出参数：输入卫星名/轨位经度、站端坐标、传感器数据；输出 Az/El/Skew、引导箭头及大圆视线地图。

• 适用人群：VSAT 施工人员、应急通信队员、广电技术员。

(3) 物理、数学与工程原理及公式

• 传感器滤波算法 (指数移动平均 EMA)：

  $$ y[k] = \alpha \cdot x[k] + (1 - \alpha) \cdot y[k-1] $$

  用于消除持握手机时的手部抖动与磁场高频噪声。

• 视线可见度几何判据：若 $\cos(\psi) > \frac{R_e}{R_{\text{geo}}} \approx 0.15127$，则卫星在地面地平线以上可见。

(4) 权威数据来源与标准声明

数据来源于 Space-Track.org / NORAD 最新 TLE 编目及 ITU Space Network System。

(5) 实际工程应用解析

野外应急队员启动“寻星伴侣”，屏幕显示“向右旋转天线 14°”，地图同步拉出一条指向目标星的射线。如射线被前方高楼阻挡，队员可立即前移 50 米避开遮挡。

27. 降雨可用度与带宽分配 (Rain Availability & Bandwidth Allocation)

(1) 基本概述与工具定位

• 名称/归属：降雨可用度与带宽分配 (Rain Availability & Bandwidth Allocation) | 气象工具。

• 定位：计算指定可用度（99%–99.999%）对应的年累积中断时间，并配合 ACM 规划带宽。

(2) 功能与要点解构

• 计算功能：将链路可用度转换为秒级年度中断上限，规划雨衰裕度。

• 使用场景/注意事项：SLA（服务等级协议）签约。99.99% 可用度意味着全年中断不得超过 52.5 分钟。

• 输入/输出参数：输入目标可用度 (%)；输出年中断时间（小时/分钟）及建议 ACM 冗余比。

• 适用人群：SLA 签约经理、网络运维主管。

(3) 物理、数学与工程原理及公式

• 年中断时间 $T_{\text{outage}}$ 计算：

  $$ T_{\text{outage}} = 8760 \text{ 小时} \times (100% - \text{Availability}%) $$

  • $99.9% \implies 8.76 \text{ 小时}$；$99.99% \implies 0.876 \text{ 小时} \approx 52.5 \text{ 分钟}$。

(4) 权威数据来源声明

遵从 ITU-R 概率统计分布模型。

(5) 实际工程应用解析

金融专线要求 99.99% 可用度，系统据此反推需预留 12 dB 的 Rain Margin，并配置 ACM 在暴雨时自动降低阶数维持连接。

28. 天线指向误差衰减 (Pointing Error Loss Calculator)

(1) 基本概述与工具定位

• 名称/归属：天线指向误差衰减 (Pointing Error Loss Calculator) | 地理模块 05。

• 定位：计算因强风晃动、结构形变或对星不准产生的偏转角 $\theta_{\text{err}}$ 引起的波束滚降损耗 $L_{\text{pt}} (\text{dB})$。

(2) 功能与要点解构

• 计算功能：波束滚降衰减与剩余有效增益评估。

• 使用场景/注意事项：风载荷分析及伺服跟踪精度设定。天线口径越大波束越窄，对误差越敏感。

• 输入/输出参数：输入 $\theta_{3\text{dB}}$ (°)、指向误差角 $\theta_{\text{err}}$ (°)；输出指向损耗 $L_{\text{pt}}$ (dB) 及剩余增益。

• 适用人群：结构工程师、伺服控制专家。

(3) 物理、数学与工程原理及公式

• 高斯波束波幅衰减方程：

  $$ L_{\text{pt}} (\text{dB}) = 12 \cdot \left( \frac{\theta_{\text{err}}}{\theta_{3\text{dB}}} \right)^2 $$

  当偏转角等于半功率角的一半（$\theta_{3\text{dB}}/2$）时，损耗刚好为 3.0 dB。

(4) 权威数据来源与标准声明

符合 ITU-R S.580 天线辐射模式标准。

(5) 实际工程应用解析

3.7m Ka 频段天线（波束角 $\theta_{3\text{dB}} = 0.25^\circ$），海风导致天线偏移仅 $0.10^\circ$，损耗即达 $12 \times (0.10 / 0.25)^2 = 1.92 \text{ dB}$，这表明大型高频站必须配置自动跟踪 (Auto-tracking) 系统。

29. 第一菲涅尔区半径与净空评估 (1st Fresnel Zone Radius & Diffraction Loss)

(1) 基本概述与工具定位

• 名称/归属：第一菲涅尔区半径与净空评估 (1st Fresnel Zone Radius & Diffraction Loss) | 地理模块 04。

• 定位：计算传输路径上任意点的第一菲涅尔区半径 $F_1$、60% 净空要求及侵入后的刀刃衍射损耗。

(2) 功能与要点解构

• 计算功能：波动光学微波衍射分析。

• 使用场景/注意事项：微波中继及低仰角卫通站址勘测。要求轴线保持至少 $60% F_1$ 的无阻挡净空，否则会产生严重的刀刃衍射损耗。

• 输入/输出参数：输入频率 (GHz)、节点距离 $d_1, d_2$ (km)、障碍物侵入深度 $h_v$ (m)；输出 $F_1$ (m)、净空率 (%) 及衍射损耗 $J(\nu)$ (dB)。

• 适用人群：微波工程规划师、无线电勘测员。

(3) 物理、数学与工程原理及公式

• 第一菲涅尔区半径 $F_1$：

  $$ F_1 = 17.32 \cdot \sqrt{\frac{d_1 \cdot d_2}{f_{\text{GHz}} \cdot (d_1 + d_2)}} \quad [\text{m}] $$

• 无量纲衍射参数 $\nu$ 与 ITU-R P.526 刀刃衍射损耗：

  $$ \nu = h_v \cdot \sqrt{\frac{2 (d_1 + d_2)}{\lambda \cdot d_1 \cdot d_2}} $$

  $$ J(\nu) = 6.9 + 20 \log_{10}\left(\sqrt{(\nu-0.1)^2 + 1} + \nu - 0.1\right) \quad [\text{dB}] \quad (\nu > -1) $$

(4) 权威数据来源与标准声明

遵循 ITU-R P.526-15 波动光学衍射规范。

(5) 实际工程应用解析

12 GHz 链路（距离 10 km，中点 $d_1=d_2=5 \text{ km}$），算得 $F_1 = 7.89 \text{ m}$。若山脊侵入路径轴线 2 米，将产生约 $11.5 \text{ dB}$ 的衍射损耗，必须抬高铁塔以保证至少 $0.6 \times 7.89 = 4.73 \text{ m}$ 的无阻挡净空。

30. 前方障碍物仰角及遮挡 (Front Obstacle Elevation & Clearance)

(1) 基本概述与工具定位

• 名称/归属：前方障碍物仰角及遮挡 (Front Obstacle Elevation & Clearance) | 地理模块 03。

• 定位：根据与前方障碍物的水平距离及相对高度，求解遮挡切线仰角并判断视线 (LoS) 净空。

(2) 功能与要点解构

• 计算功能：三角切线视角几何求解与安全距离计算。

• 使用场景/注意事项：城市楼顶建站及偏远山地对星勘测。障碍物仰角必须小于卫星仰角，且留出安全余量。

• 输入/输出参数：输入障碍物相对高度 $H$ (m)、水平距离 $D$ (m)、卫星仰角 $El$ (°)；输出遮挡角 $\theta_{\text{obs}}$ (°)、遮挡状态及最小保护距离 $D_{\text{min}}$。

• 适用人群：建站勘测工程师、施工技术员。

(3) 物理、数学与工程原理及公式

• 切线遮挡角与安全距离：

  $$ \theta_{\text{obs}} = \arctan\left( \frac{H}{D} \right) \quad [^\circ], \quad D_{\text{min}} = \frac{H}{\tan(El_{\text{sat}})} $$

  安全要求：余量角 $\Delta\theta = El_{\text{sat}} - \theta_{\text{obs}} \ge 1.5^\circ\text{–}2.0^\circ$（留出树木生长与风摇裕度）。

(4) 权威数据来源与标准声明

遵循平面与空间直角几何切线定理及 ITU-R P.1409。

(5) 实际工程应用解析

天线对星仰角 25°，前方 50 米处规划建一座相对高 30 米的楼房。遮挡角 $\theta_{\text{obs}} = \arctan(30/50) = 30.96^\circ > 25^\circ$，楼房建成后将彻底阻挡视线。算得最小安全距离 $D_{\text{min}} = 30 / \tan(25^\circ) \approx 64.3 \text{ m}$，指导项目组调整场地。

31. 天线最小口径估算 (Minimum Dish Sizing Calculator)

(1) 基本概述与工具定位

• 名称/归属：天线最小口径估算 (Minimum Dish Sizing Calculator) | 地理模块 06。

• 定位：结合气象雨衰、噪声温度及链路可用度要求，反推硬件所需的抛物面天线最小物理口径。

(2) 功能与要点解构

• 计算功能：极端气象条件下的天线尺寸安全底线求解。

• 使用场景/注意事项：便携站与固定站天线口径规格核算。在便携性与抗雨衰能力间寻求最佳平衡。

• 输入/输出参数：输入需求 $G/T$ (dB/K)、雨衰损耗 $A_p$ (dB)、环境温度 (K)、频率 (GHz)；输出硬件最小直径 $D_{\text{min}}$ (m) 及推荐规格。

• 适用人群：终端规划师、采购决策人员。

(3) 物理、数学与工程原理及公式

• 雨衰下保持门限所需的接收增益与口径反算：

  $$ G_{\text{rx, req}} = (G/T){\text{req}} + 10 \log{10}(T_{\text{sys}} + T_{\text{rain}}) $$

  $$ D_{\text{min}} = \frac{c}{\pi f} \cdot \sqrt{\frac{10^{\frac{G_{\text{rx, req}}}{10}}}{\eta}} $$

(4) 权威数据来源与标准声明

遵循 ITU-R S.1428 大气衰减防护与抛物面辐射模型。

(5) 实际工程应用解析

在广州建站，为保证 99.99% 可用度，推算出增益需达 $45.5 \text{ dBi}$。按 60% 效率算得 $D_{\text{min}} = 1.62 \text{ m}$，工程上向上取整采购 1.8 米标准天线，放弃 1.2 米规格。

第四部分：高级扩展与音视频编解码传输工具组 (Advanced AV & Streaming Tools)

32. 音视频带宽计算器 (AV Codec Bandwidth & Latency Calculator)

(1) 基本概述与工具定位

• 名称/归属：音视频带宽计算器 (AV Codec Bandwidth & Latency Calculator) | 扩展模块 04。

• 定位：针对广电 OB 车转播、SNG 新闻采集及 IP 专线，精细解算视频裸码率、协议开销、FEC/ARQ 冗余及端到端六阶段延时。

(2) 功能与要点解构

• 计算功能：涵盖场景速算、专业模式、多路汇聚规划与方案横向对比。解算未压缩裸码率、封装开销、FEC 冗余及延时拆解。

• 使用场景/注意事项：卫星音视频回传、流媒体专线及监控汇聚出口带宽规划。VBR 运动画面峰值高出均值 20%–50%，需预留 1.2x–1.5x 安全裕度。

• 输入/输出参数：输入分辨率 (4K/1080p)、FPS、色彩采样 (4:2:2/4:2:0)、色深、编码 (H.264/H.265/AV1/ST2110)、封装协议 (SRT/UDP/RTP)、FEC/ARQ %；输出裸码率 $R_{\text{raw}}$、需求码率 $R_{\text{net}}$、规划带宽 $R_{\text{total}}$ 及六阶段延时拆解 (ms)。

• 适用人群：广电工程师、网络架构师、流媒体系统集成商。

(3) 物理、数学与工程原理及公式

• 视频未经压缩像素裸码率 (Raw Bitrate)：

  $$ R_{\text{raw}} = W \times H \times \text{FPS} \times \text{BPP} \quad [\text{bps}] $$

  （其中 BPP 为每像素比特数：4:2:0 8bit 对应 12 bpp；4:2:2 10bit 对应 20 bpp）。

• 网络需求码率与规划带宽：

  $$ R_{\text{net}} = (R_{\text{compressed}} + R_{\text{audio}}) \cdot (1 + \eta_{\text{overhead}}) \cdot (1 + \text{FEC}%) \cdot (1 + \text{ARQ}%) $$

  $$ R_{\text{total}} = R_{\text{net}} \cdot \text{Margin}{\text{safety}} \quad (\text{Margin}{\text{safety}} \in [1.2, 1.5]) $$

• 端到端六阶段延时模型：

  $$ T_{\text{e2e}} = T_{\text{capture}} + T_{\text{encode}} + T_{\text{packet}} + T_{\text{prop}} + T_{\text{jitter_buffer}} + T_{\text{decode_render}} \quad [\text{ms}] $$

(4) 权威数据来源与标准声明

遵循 ITU-T H.264 / H.265 / H.266 标准、SMPTE ST 2110 规范及 IETF RFC 3550 (RTP)。

(5) 实际工程应用解析

在 4K 60fps 远程制作中：

1. 若采用未压缩 SMPTE ST 2110 传输，裸码率高达 $R_{\text{raw}} = 3840 \times 2160 \times 60 \times 20 \approx 9.95 \text{ Gbps}$，需配备 10G/25G 专线光纤。

2. 若改用 H.265 广播级压缩（4:2:2 10bit），码率降至 $66.3 \text{ Mbps}$。配合 SRT 协议（开销 3%，FEC 10%），网络需求码率 $R_{\text{net}} \approx 75.2 \text{ Mbps}$，建议规划卫星带宽 $R_{\text{total}} = 75.2 \times 1.3 = 97.8 \text{ Mbps}$。

第五部分：全站通用系统级能力与工程辅助套件 (System-Level Enterprise Capabilities)

33. 全模块通用专业 PDF 报告生成引擎 (Universal PDF Report Generator)

(1) 基本概述与系统定位

• 名称/归属：全模块通用专业 PDF 报告生成引擎 (UniversalExportModal) | 系统服务。
• 定位：为 SatCalc Pro 全系统 14 大核心模块提供标准矢量化、多语言适配的 A4 工业级工程计算评审报告导出。

(2) 功能与要点解构

• 计算与输出：自动捕获各模块输入变量、物理常数、中间推导值、最终指标卡片、健康度评级与免责声明。
• 工程元数据：支持项目名称 (Project Name)、工程编号 (Job Code)、编制工程师 (Author)、审核专家 (Reviewer) 及生成时间戳的动态注入与防伪印章。
• 适用人群：方案设计总工、投标技术负责人、入网审核工程师。

34. 成果分享卡片与企业微信直连系统 (Result Card Share & Enterprise WeChat Bridge)

(1) 基本概述与系统定位

• 名称/归属：成果分享卡片与企业微信直连 (ResultCardShareModal) | 系统服务。
• 定位：利用 HTML5 Canvas 栅格化生成适配移动端与微信生态的 9:16/4:3 高清成果卡片，并集成企业微信官方专家通道。

(2) 功能与要点解构

• 核心功能：一键生成深色高科技计算摘要卡片，包含关键指标、状态徽章与企业微信扫码咨询二维码，便于现场与后方实时协同。

35. 全国三级行政区划离线地理定位解析系统 (China 3,000+ Administrative Region Locator)

(1) 基本概述与系统定位

• 名称/归属：全国三级行政区划离线地理定位解析系统 (AdminRegionSelector) | 空间地理服务。
• 定位：内置 3,000+ 全国省/市/区县离线经纬度数据库（china_administrative_coordinates.csv），支持全站表单站址秒级自动回填。

(2) 功能与要点解构

• 核心功能：支持“省-市-区县”三级联动与模糊拼音搜索，解决无外网环境下高精站址经纬度输入困难与格式易错问题。

36. 混合双引擎 AI 助手与规则意图匹配系统 (Hybrid AI Assistant & Intent Engine)

(1) 基本概述与系统定位

• 名称/归属：混合双引擎 AI 助手 (AiAssistantTab, intentMatcher.ts, moduleRegistry.ts) | 智能中枢。
• 定位：集成大语言模型（LLM）自然语言理解与本地高精度物理计算引擎，支持多语言口语化需求解析与 31+ 专业工具直达跳转。

(2) 功能与要点解构

• 核心功能：多语言工程实体识别、参数充足性智能检查、离线/高并发无缝降级兜底及“AI 模式”一键锁定。

37. AI 链路裕度智能优化与多维折衷顾问 (AI Link Margin Optimizer)

(1) 基本概述与系统定位

• 名称/归属：AI 链路裕度智能优化顾问 (AiMarginOptimizerModal) | 链路预算增强。
• 定位：在链路出现负余量或冗余过大时，执行口径-功率-编码-可用度的多目标 Pareto 最优折衷推荐。

(2) 功能与要点解构

• 核心策略：提供“经济优先型”、“工程均衡型”、“高可用保障型”三套经量化验证的硬件与参数重构方案。

38. 商业硬件方案库与现货询价系统 (Commercial Hardware Matching & Quote Engine)

(1) 基本概述与系统定位

• 名称/归属：商业硬件方案库与现货询价系统 (HardwareQuoteModal, CommercialSolutions.tsx) | 商业选型。
• 定位：将理论计算参数无缝映射为真实工业现货设备（天线、BUC、LNB、Modem），支持一键生成规范化采购询价单。

---

六、 总结与工程闭环

SatCalc Pro 系统的全部 32 个专业计算与仿真工具，结合 6 大系统级工程辅助套件，共同构建了一个覆盖“理论论证 ➔ 现场调试 ➔ 成果交付 ➔ 商务采购”的完整卫星通信工程闭环：

• 从宏观频段规划 (M1)、地空气象衰落物理建模 (M2/21/27)、地面线缆与设备级损耗 (M3/M6/M8)；
• 到高级干扰与全链路闭合 (M4/M9)、射频信号电平高精转换 (10–20)；
• 再到空间几何与天线指向视距 (22–31) 及 高级音视频传输规划 (32)；
• 最终通过 PDF 报告导出 (33)、成果分享卡片 (34)、行政区划定位 (35)、混合 AI 助手 (36)、AI 裕度优化 (37) 与 商业现货询价 (38) 实现高质效的工业级工程落地。

手册中引用的所有理论公式、物理模型及国际标准（ITU-R / ETSI / IEEE / ISO）均保持高度的技术一致性与严谨性，为卫星通信全生命周期提供了权威可靠的技术支撑。
