卫星通信寻星对准天线工程地面站

寻星伴侣 (Satellite Finder Calculator)

专为卫星地面站安装、调试及无线电通信人员打造的 Web 端综合辅助工具，支持全球地球同步卫星快速检索、精确解算天线指向参数及视距遮挡评估。

访问寻星伴侣 (sat.satelc.com)

应用与工程截图

3 张视图
寻星伴侣应用首页
寻星伴侣应用首页

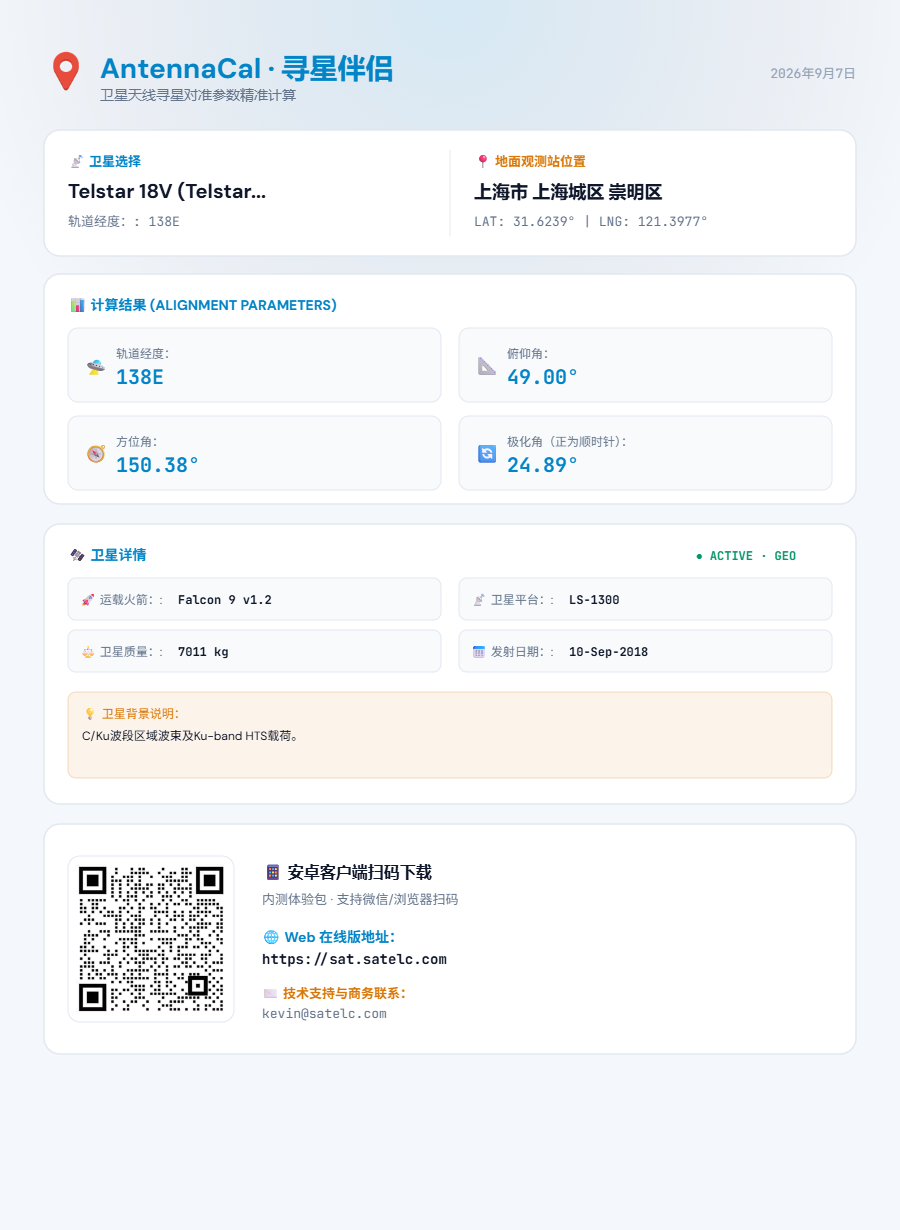

APSTAR 5C 对星结果页
APSTAR 5C 对星结果页

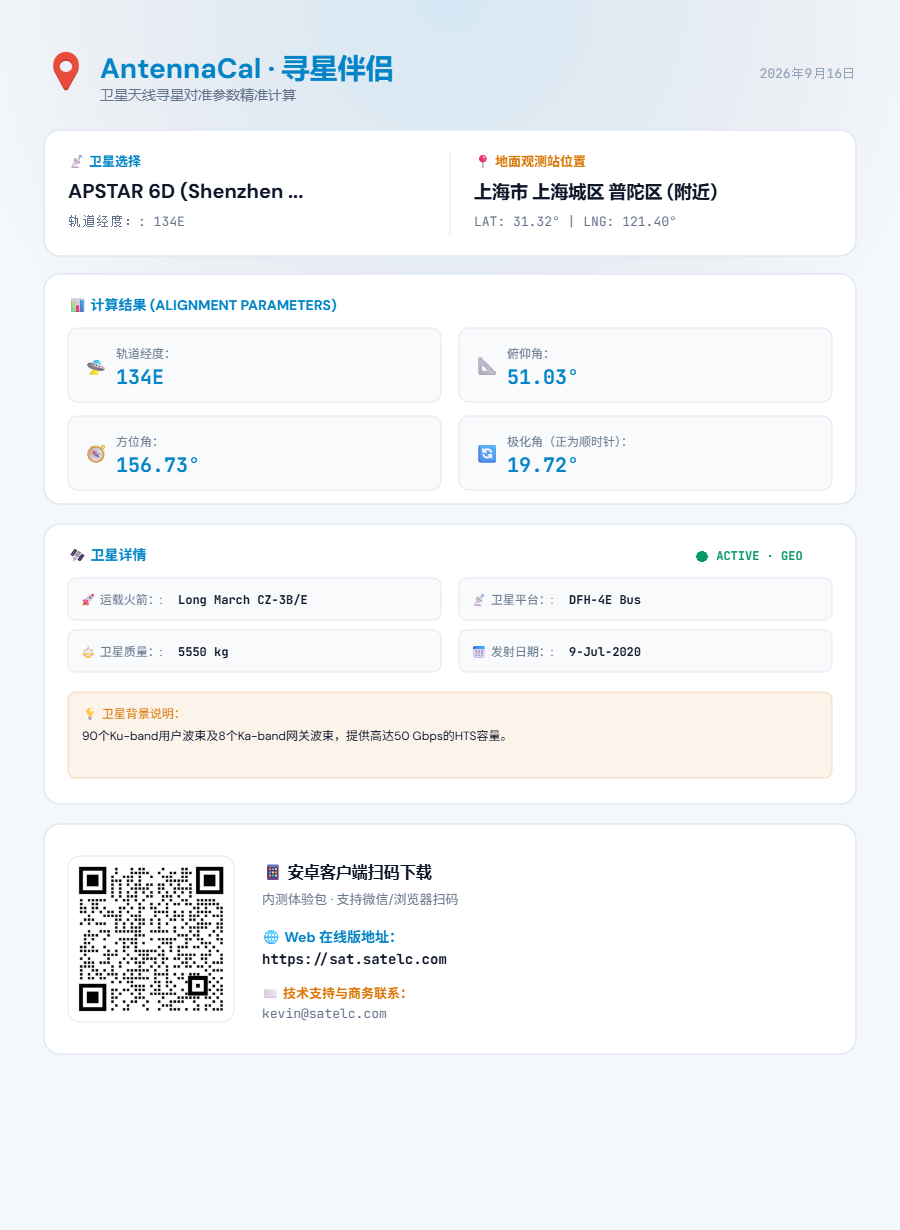

APSTAR 6D 对星结果页
APSTAR 6D 对星结果页

详细技术介绍与功能架构

寻星伴侣 - 卫星天线参数计算器 / Satellite Finder Calculator 是一款专为卫星地面站安装、调试及无线电通信人员设计的 Web 端综合辅助工具。

以下是对该应用中各个功能模块的详细拆解与介绍：

📚 应用功能详细介绍

1. 核心工具：卫星天线指向参数计算器

🛠️ 工具名称

卫星天线指向参数计算器（Satellite Antenna Pointing Calculator）

📐 计算功能

根据输入的地面站地理坐标（经纬度）与选定的地球静止轨道卫星（GEO），应用球面三角学与天体轨道几何算法，自动计算出天线精准对准目标卫星所需的空间三维指向角度：

  1. 俯仰角（Elevation Angle, $E$）：天线中心轴线相对于当地地平面的垂直仰角。
  2. 方位角（Azimuth Angle, $A$）：天线在水平面上相对于地理正北方向的顺时针偏转角度（0°为正北，90°为正东，180°为正南，270°为正西）。
  3. 极化角（Polarization Angle / Skew, $P$）：天线馈源高频头（LNB）相对于地平面的旋转偏转角度。
  4. 轨道经度（Orbital Longitude）：目标卫星在赤道上空静止轨道的定点经度位置。

💡 什么情况下使用

  • 新站安装与建站调试：安装新的卫星地面站、卫星电视接收天线（小锅/大锅）、VSAT 通信小站时。
  • 动/静中通设备现场快速部署：海事船载、车载卫星通信终端或便携式卫星便携站的野外快速对星。
  • 天线偏移修复：因大风、震动或地基沉降导致天线信号衰减时，重新核算天线指向参数。
  • 教学与演示验证：卫星通信教学、理论展示及天线指向几何关系的快速计算与验证。

⚠️ 使用时有哪些注意事项

  1. 坐标格式：经纬度需采用**十进制度数（Decimal Degrees）**格式输入（例如：纬度 31.24，经度 121.50）。北纬/东经为正数，南纬/西经需输入负数。
  2. 极化旋转基准方向：计算出的极化角以 “极化角以站在天线后面面向卫星方向为观察基准，计算结果为正值时顺时针旋转馈源，计算结果为负值时逆时针旋转” 为观察基准。正值表示顺时针旋转，负值表示逆时针旋转。
  3. 线极化与圆极化区分：
    • 线极化卫星（如多数 Ku/C 频段卫星）：必须精确调整极化角，误差超过 3° 可能导致超过 0.5 dB 的信号衰减甚至交叉极化干扰。
    • 圆极化卫星（如 ChinaSat-16、ChinaSat-26）：物理馈源无需旋转调整极化角。
  4. 仰角遮挡风险：若计算出的俯仰角过低（通常建议仰角 $> 10^\circ$），天线前方易受山体、建筑物或树木遮挡，且穿透的大气层过厚会导致信号明显衰减。

🎯 计算结果的适用范围和准确性提醒

  • 适用范围：仅适用于**地球静止轨道（GEO，高度约 35,786 km）**卫星。不适用于低轨卫星（LEO，如 Starlink）或中轨卫星（MEO）的实时动态追踪。
  • 准确性提醒：
    • 计算基于理想球体地球模型（平均半径 $R = 6371 \text{ km}$），未包含 WGS-84 地球椭球体高程补偿和大气的折射校正（低仰角下存在微小折射偏差）。
    • 计算结果为理论物理指向角度。实际安装中，当地磁偏角、支架垂直度误差及周围地形遮挡均会影响现场指向，强烈建议配合专业寻星仪或频谱仪进行信号峰值微调。

📥 需要提供哪些参数

  • 目标卫星（Selected Satellite）：下拉菜单选择或搜索目标卫星（如 Apstar-6D 134.5°E、ChinaSat-6C 130.0°E 等）。
  • 地面站纬度（Station Latitude）：十进制角度（如 31.24）。
  • 地面站经度（Station Longitude）：十进制角度（如 121.50）。 (注：支持点击“获取位置”按钮通过浏览器 GPS/网络定位自动填充经纬度)

📤 输出哪些参数

  • 轨道经度（Orbital Longitude）：如 134.50°E
  • 俯仰角（Elevation Angle）：如 48.35°
  • 方位角（Azimuth Angle）：如 145.20°
  • 极化角（Polarization Angle）：如 -23.15°（附带顺时针/逆时针方向提示）

🌍 适用范围

全球南北纬 81° 以内的非极地地区（除仰角在地平面以下的极地视盲区外）。

👥 适用人群

卫星通信工程师、广播电视工程技术人员、VSAT 地面站施工维护人员、海事/野外应急通信操作员、无线电爱好者及卫星电视爱好者（TVRO/HAM）。

2. 辅助工具：实时电子罗盘与方位对准指示器

🛠️ 工具名称

实时电子罗盘与方位对准指示器（Compass Alignment Tool）

📐 计算功能

利用手机或平板电脑内置的方向传感器（陀螺仪与磁力计 Sensor API），实时捕获设备当前朝向角度（Heading），并与第一步算出的目标方位角（Target Azimuth）进行差值计算：

  • 实时偏差计算：动态求解 $Difference = Target - Current$。
  • 平滑滤波管线：内置指数移动平均（EMA）滤波算法与死区控制（Dead-zone Threshold），消除磁场微抖动与高频噪声。
  • 可视化指导：通过 SVG 旋转罗盘盘面、转向引导指示（“向左转” / “向右转”）及颜色状态转换（偏差在 $\pm 5^\circ$ 以内时触发绿色对准成功状态与震动/视觉反馈）。

💡 什么情况下使用

  • 现场安装人员手持手机站在天线基座前，快速寻找到天线的水平粗对准方向。
  • 野外或无明显建筑物/地标参照物的环境下的初始粗定位寻星。

⚠️ 使用时有哪些注意事项

  1. 环境磁场干扰：必须远离强磁场、高压电缆、铁质天线反射面/钢架、大型金属物体及扬声器，否则会导致磁力计读数严重失真。
  2. 传感器授权与兼容性：
    • iOS 设备：需在点击“启动罗盘”后显式授权“动作与方向”传感器权限。
    • Android 设备：需在 HTTPS 安全协议环境下运行，建议使用 Chrome/Firefox 浏览器。
  3. 设备校准：使用前建议先打开系统自带的指南针应用，手持手机进行“8”字形划动校准。
  4. 持机姿势：使用时应将手机尽量水平平放于掌心，手机顶部指向前方。

🎯 计算结果的适用范围和准确性提醒

  • 适用范围：仅用于天线水平方位角的粗略对准（Coarse Alignment）。
  • 准确性提醒：消费级手机内置磁力计易受地磁偏角和周围金属干扰，通常存在 $\pm 5^\circ \sim 10^\circ$ 的角度偏差。“已对准”仅代表手机朝向接近理论角度，不能替代专业寻星仪的信号功率微调。

📥 需要提供哪些参数

  • 目标方位角（Target Azimuth）：自动从上一步的计算结果继承。
  • 设备姿态传感器数据：手机系统传感器自动提供（deviceorientation / deviceorientationabsolute）。

📤 输出哪些参数

  • 当前朝向（Current Heading）：设备当前指向的角度及方位说明（如 150°，南偏东30°）。
  • 目标方位（Target Azimuth）：需达到的目标角度。
  • 偏差角度（Offset / Difference）：实时角度差值（如 8°）。
  • 动作指示（Turn Indicator）：转动方向建议（← 向左转 / 向右转 → / ✓ 已对准！）。

🌍 适用范围

配备方向传感器/陀螺仪的 iOS 与 Android 移动终端设备。

👥 适用人群

现场天线施工人员、便携式卫星地面站应急撤收与搭建人员、户外野外无线电作业人员。

3. 辅助工具：交互式地图与指向可视化工具

🛠️ 工具名称

交互式地图与指向可视化工具（MapView Visualizer）

📐 计算与可视化功能

基于 Leaflet 地图引擎与高德地图 Tiles（支持中英文自动切换与暗黑模式滤镜）：

  1. 在地图上精确定位地面站的地理位置（Marker）。
  2. 在地面站位置绘制带有动态脉冲动画与真实偏转角的天线指向箭头，直观呈现天线在真实矢量地图/卫星地图上的指向射角。
  3. 提供一键视角复位（Recenter）及正南方向参考标尺。

💡 什么情况下使用

  • 勘测阶段通过地图直观判断天线正前方是否有高大建筑物、山体或树木遮挡。
  • 利用地图上的道路、桥梁、楼宇等地理参照物，辅助辅助现场施工人员目测确定天线偏转角。

⚠️ 使用时有哪些注意事项

  • 需保持网络通畅以加载地图瓦片（若无网络，计算结果仍可工作，但地图背景无法加载）。
  • 夜间或暗光环境下，地图会自动应用深色主题滤镜，保护现场人员视力。

🎯 计算结果的适用范围和准确性提醒

  • 准确性提醒：地图瓦片的墨卡托投影在极高纬度存在轻微拉伸，建议以地图上的建筑物、道路走向等相对参照物为辅，结合实地测量。

📥 需要提供哪些参数

  • 地面站纬度（Latitude）、地面站经度（Longitude）、计算出的方位角（Azimuth）、当前应用语言与主题状态。

📤 输出哪些参数

  • 交互式矢量地图界面、地面站标记位置、带角度偏转的天线指向动态光线/箭头、Tooltip 方位角提示。

🌍 适用范围

全球范围内的地面站选址规划与周围环境遮挡排查。

👥 适用人群

地面站选址规划人员、现场安装调试工程师、通信工程勘测人员。

4. 数据库工具：卫星详细数据库与状态查询工具

🛠️ 工具名称

卫星详细数据库与状态查询工具（Satellite Information Database）

📐 计算与查询功能

内置覆盖全球各大主要卫星运营商（中国卫通 ChinaSat、亚太卫星 Apstar、亚洲卫星 AsiaSat、欧洲通信卫星 Eutelsat、SES、Intelsat、Arabsat、Express 等）数百颗 GEO 卫星的技术参数库。用户选择任意卫星时，自动检索并呈现该卫星的详细档案。

💡 什么情况下使用

  • 快速查询某颗卫星的转发器频段（C/Ku/Ka/X频段）、运行状态及波束特性。
  • 确认卫星是处于标准的 GEO 静止轨道还是处于倾斜轨道（Inclined Orbit）。

⚠️ 使用时有哪些注意事项

  • 数据库资料来源于公开的卫星数据与公共数据库，卫星在轨漂移、退役或故障更新可能存在微小滞后。

🎯 适用范围和准确性提醒

  • 仅供卫星技术参数查询与服务波束参考，不作正式法律或频轨交涉依据。

📥 需要提供哪些参数

  • 卫星名称（支持下拉选择或输入关键词模糊搜索）。

📤 输出哪些参数

  • 轨道类型（GEO 静止轨道 / Inclined 倾斜轨道）
  • 运行状态（Active 正常服役中 / 异常等）
  • 运营商（Operator，如 China Satcom, Eutelsat, SES 等）
  • 卫星平台（Platform，如 DFH-4, LS-1300, Eurostar-3000 等）
  • 运载火箭（Launch Vehicle，如 Long March CZ-3B/E, Falcon 9, Ariane 5 等）
  • 卫星发射质量（Mass, kg）
  • 发射日期（Launch Date）
  • 设计寿命（Lifetime）
  • 详细备注（Comments，包括频段分配、Transponder 数量、特别事件或局限说明）

🌍 适用范围

全球商用及专用通信/广播卫星档案检索。

👥 适用人群

卫星通信行业从业人员、频轨规划人员、航天科技爱好者、无线电技术人员。

5. 地理定位增强：全国 3,000+ 三级行政区划定位引擎

🛠️ 工具名称

全国行政区划经纬度快速定位引擎（China Administrative Region Locator）

📐 功能与特点

内置覆盖中国大陆全部 34 个省/直辖市/自治区、333 个地级市、近 3,000 个区县的离线高精经纬度数据库：

  1. 三级级联与模糊搜索：支持“省份 ➔ 城市 ➔ 区县”下拉选取，亦支持输入区县名称或拼音模糊即时匹配。
  2. 全流程自动回填：选定区县后秒级将中心坐标自动注入地面站经纬度输入框，并触发天线方位、仰角、极化角及地图实时联动。
  3. 100% 离线运行：无需外网调用高德/腾讯地图 API，适合保密机房、偏远无网野外及应急通信场景。

6. 报告与分享套件：PDF 工程报告导出与微信分享卡片

🛠️ 工具名称

寻星成果通用报告与卡片分享引擎（PDF Export & Result Share Card）

📐 功能与特点

  1. 专业 PDF 报告导出：一键生成包含站点信息、目标卫星参数、三维指向角度、LNB 极化旋转示意、工程编号及防伪印章的 A4 标准交付报告。
  2. 移动端长图分享卡片：一键渲染 9:16 高清深色科技成果卡片，内置企业微信官方技术咨询二维码，支持一键长按保存与微信传输。

总结说明

寻星伴侣 (SatFinder) 将高精球面三角学解算、全国 3000+ 行政区划离线定位、电子罗盘实操引导、地图可视化遮挡排查、CelesTrak 离线卫星数据库 与 专业 PDF 报告/成果卡片生成 有机整合，形成了从“规划选址”到“现场安装”再到“验收归档”的全流程数字化工程闭环。全系统支持 8 种国际语言与 100% 离线计算，极大提升了卫星地面站开通调测的效率与严谨性。
